- Nella vista struttura, fare clic con il pulsante destro del mouse su Vincoli e scegliere Nuovo.

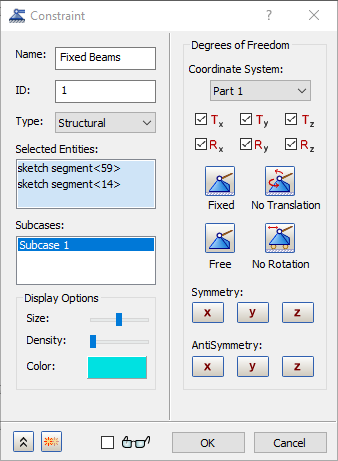

- Rinominare il vincolo come Fixed Beams.

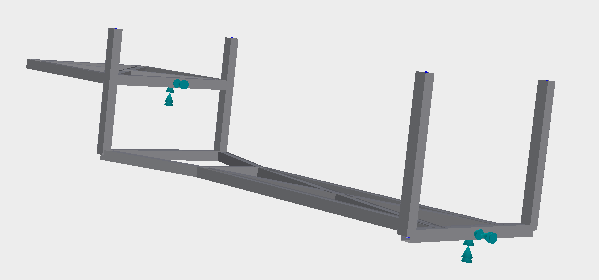

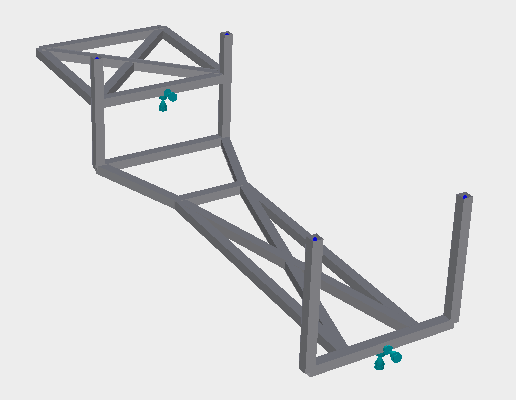

- Selezionare le linee da fissare, come illustrato nella figura seguente.
- Assicurarsi che sia selezionato Subcase 1 nell'elenco Sottocasi.
- Lasciare tutti i valori di default nella finestra di dialogo Vincolo.
- Fare clic su OK per creare il vincolo fisso.
- Fare clic con il pulsante destro del mouse su Carichi e scegliere Nuovo.

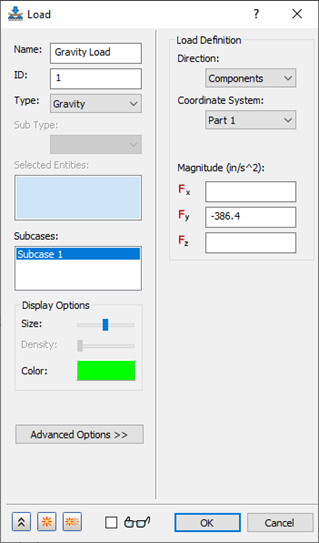

- Rinominare il carico come Gravity Load.
- Selezionare Gravità per Tipo. Digitare -386.4 nel campo Fy in Intensità.
- Fare clic su OK per creare il carico.

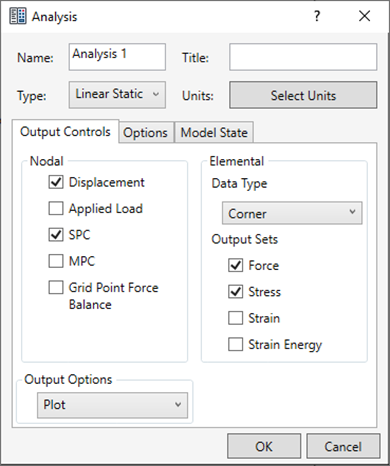

- Nella vista struttura, fare clic con il pulsante destro del mouse su Analysis 1 e selezionare Modifica.
- Nella sezione Controllo output elementi selezionare la casella di controllo Forza in Gruppi di output.
- Fare clic su OK.
- Salvare il modello.
- Fare clic con il pulsante destro del mouse su Analysis 1 e selezionare Risolvi in Nastran.
