Esercitazione A4: Definire le proprietà e la mesh

Definire le proprietà del materiale

Creare un materiale composito ortotropo 2D.

1. Nella struttura Modello, fare clic con il pulsante destro del mouse su Materiali > Nuovo.
2. Modificare Nome in Carbon/Epossxy Composite.
3. Impostare Tipo su Ortotropo 2D.

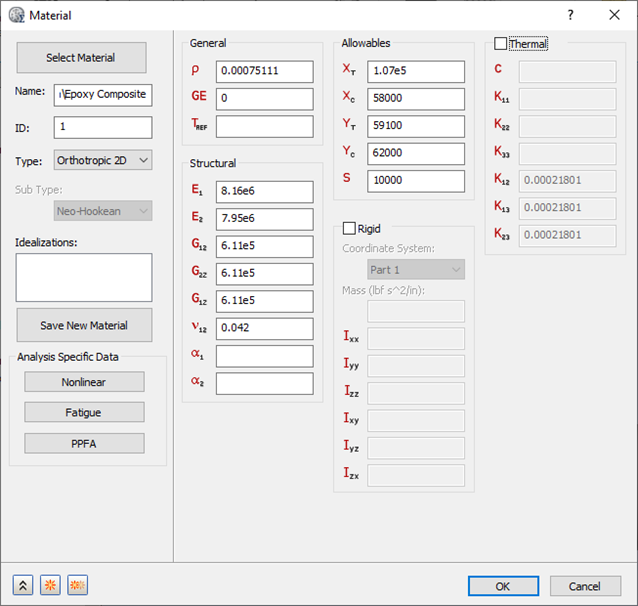

4. Impostare i valori per le proprietà del materiale nelle sezioni Generale, Strutturale e Valori consentiti, come mostrato nell'immagine seguente.



5. Fare clic su OK per creare il materiale.

Definire le proprietà dell'elemento

1. Nella struttura Modello, in Idealizzazioni, verificare la presenza di eventuali definizioni esistenti nelle categorie standard, ad esempio Solidi e Shell. Solid 1, mostrato di seguito, è un esempio di una definizione esistente:


   In caso di definizioni esistenti, fare clic con il pulsante destro su Idealizzazioni > Elimina tutto. Questa operazione assicura che non verranno visualizzati materiali indesiderati nella mesh della parte e che non verranno inclusi nell'analisi.

2. Nella struttura Modello, fare clic con il pulsante destro del mouse su Idealizzazioni > Nuovo.
3. Modificare Nome in Carbon/Epoxy Layup.

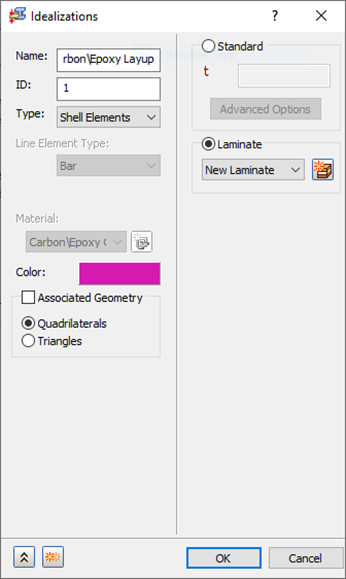

4. Nell'elenco a discesa Tipo, selezionare Elementi Shell.
5. Assicurarsi che l'opzione Materiale sia impostata su Carbon/Epoxy Composite.
6. Selezionare l'opzione Laminato.



7. Fare clic sul pulsante Nuovo laminato .

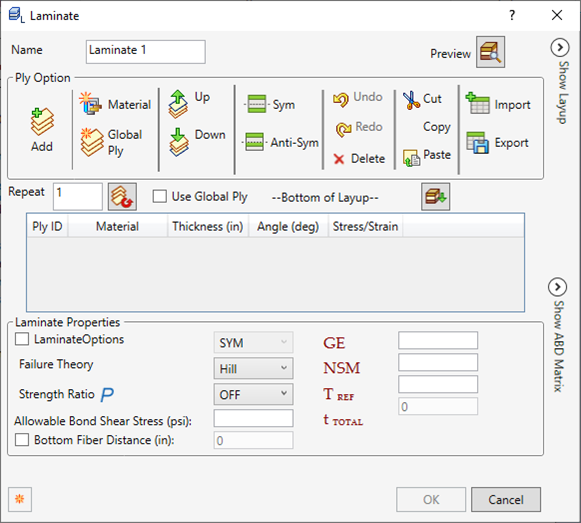

8. Nella finestra di dialogo Laminato, selezionare Hill dal menu a discesa Teoria dell'errore in modo da poter esaminare le informazioni sull'indice di errore al termine dell'analisi.
9. Fare clic su Aggiungi per creare un nuovo foglio.

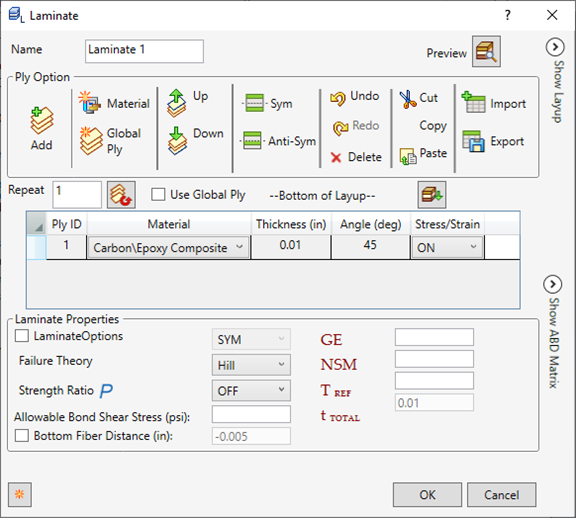

10. Selezionare Carbon/Epoxy Composite in Materiale facendo clic nella prima cella in Materiale. Impostare Spessore su 0.01 (fare doppio clic sullo spessore di default per modificare la cella). Impostare Angolo su 45. Lasciare l'output Sollecitazione/Deformazione impostato su ATTIVO.

11. Creare altri cinque fogli. Selezionare la riga del foglio 1. Appena sopra la tabella, digitare 5 nella casella accanto al pulsante Ripeti, quindi fare clic su Ripeti .

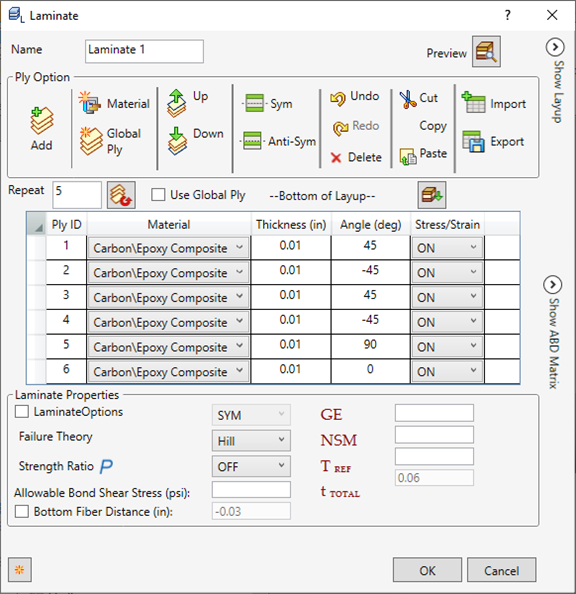

12. Modificare Angolo in modo che siano 45, -45, 45, -45, 90, 0 dal foglio 1 al foglio 6.

13. Selezionare tutti i fogli e fare clic sul pulsante Simmetrico .

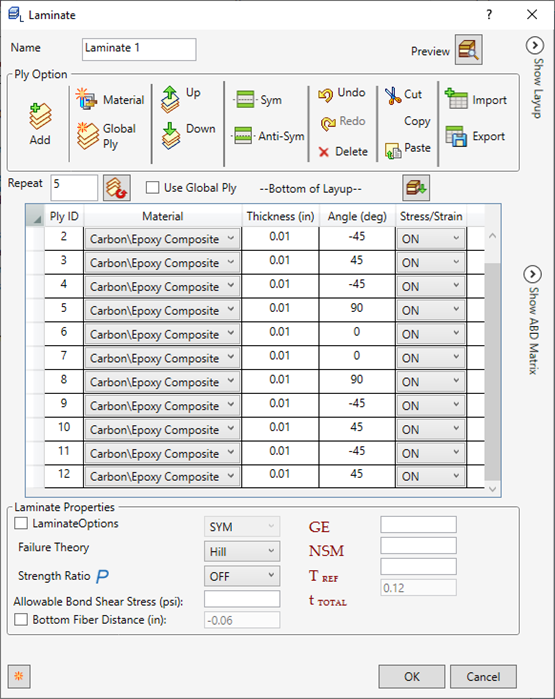

14. Si dispone ora di un laminato di 12 fogli. Fare clic su OK per completare la definizione del laminato.

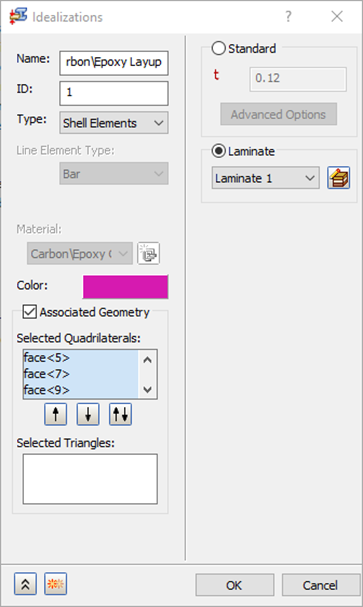

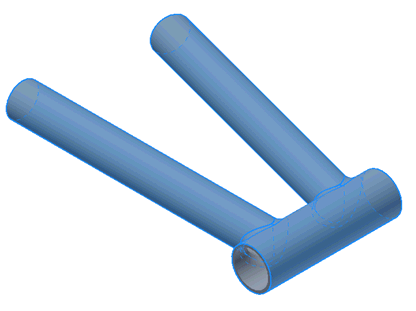

15. Nella finestra di dialogo Idealizzazioni, selezionare Geometria associata e selezionare le superfici esterne della parte per Quadrilateri.





16. Fare clic su OK per creare la proprietà fisica composta.

Definire la mesh

1. Fare clic con il pulsante destro del mouse su Modello mesh e scegliere Modifica.

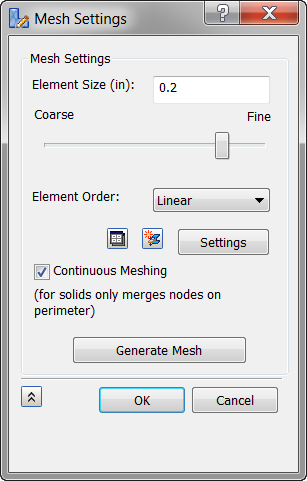

2. Immettere 0.2 per Dimensioni elemento.
3. Selezionare Ordine elementi su Lineare.

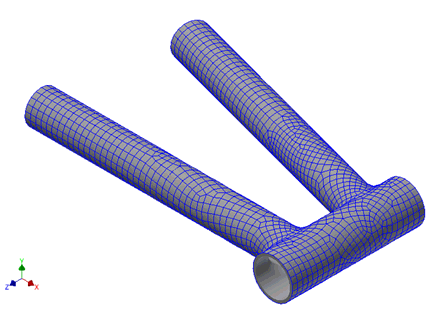

4. Fare clic su OK per generare la mesh della geometria.
