La trave è soggetta ad un carico a impulsi di breve durata in corrispondenza di uno spigolo. Una forza a impulsi ideale non può essere prodotta numericamente, ma deve essere applicata in un periodo di tempo distinto; pertanto, è necessario creare una funzione di impulsi definendo una tabella.
- Nella struttura Parte, in Subcase 1, fare clic con il pulsante destro del mouse su .

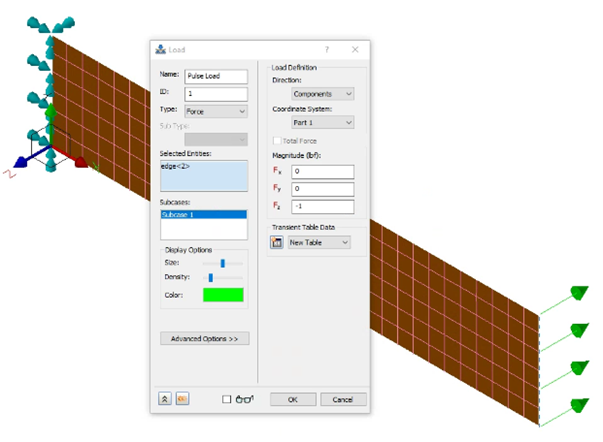

- Nella finestra di dialogo Carico, modificare Nome in Pulse Load. Selezionare lo spigolo corto all'estremità opposta della trave rispetto allo spigolo vincolato.
- In Intensità, immettere -1 nel campo Fz e verificare che in Sottocasi sia stata selezionata l'opzione Subcase 1.
- In Tabella dati transitori, fare clic sul pulsante
.

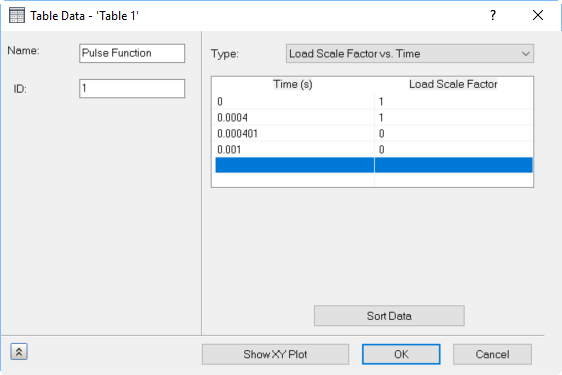

- Nella finestra di dialogo Tabella Dati, modificare Nome in Pulse Function e, per Tipo, selezionare Confronto tra fattore scala di carico e tempo.
- Immettere i valori numerici come mostrato. Il modo più semplice per eseguire questa operazione consiste nel fare doppio clic sulla cella in alto a sinistra, quindi immettere il primo valore e utilizzare il tasto TAB per passare alla cella successiva.

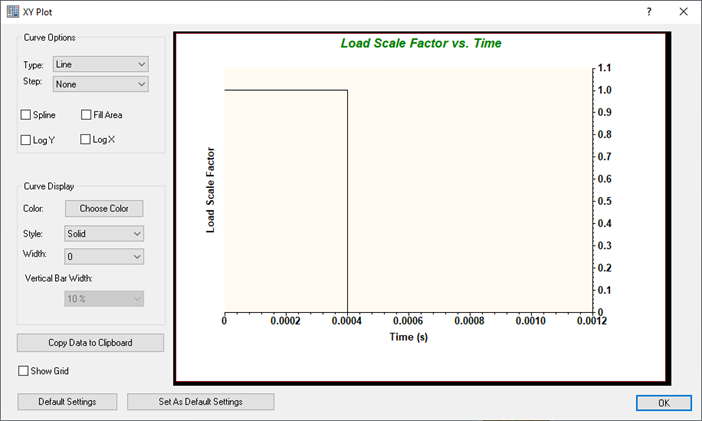

- Fare clic su Mostra tracciato XY per visualizzare il tracciato mostrato di seguito.
- Fare clic su OK per chiudere le finestre di dialogo Tabella Dati e Carico e definire il carico.
