Esercitazione A3: Eseguire l'analisi e la post-elaborazione dei risultati

1. Salvare il modello.
2. Fare clic con il pulsante destro del mouse su Bracket Analysis e scegliere Risolvi in Nastran.
3. Quando viene visualizzata la finestra di dialogo Soluzione Nastran completata, fare clic su OK per caricare i risultati in Autodesk Inventor Nastran.

Eseguire la post-elaborazione dei risultati

1. Fare clic con il pulsante destro del mouse su Tracciato XY e selezionare Nuovo.

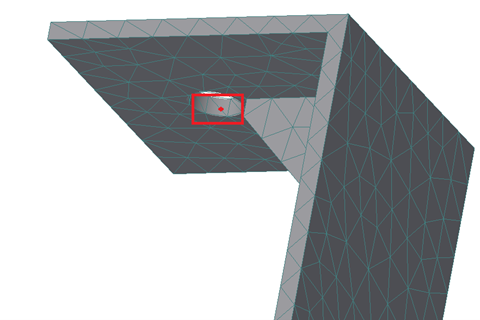

2. Fare clic su un nodo in corrispondenza della parte superiore della staffa (lato con il foro). Nella casella di input dovrebbe visualizzarsi l'ID.

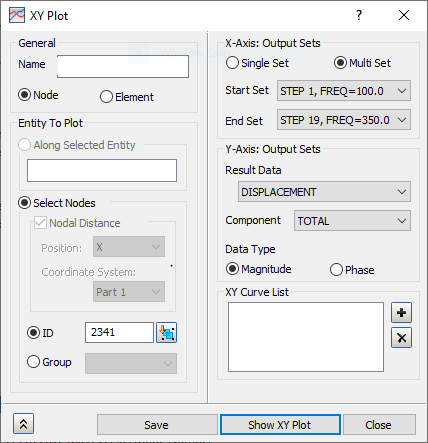

3. Assicurarsi che Gruppo iniziale sia impostato su STEP 1 e che Gruppo finale sia impostato su STEP 19.
4. Dal menu a discesa Dati risultato selezionare LINEAR ACCELERATION.
5. Dal menu a discesa Componente selezionare TOTALE



6. Fare clic sul pulsante Mostra tracciato XY. I risultati dovrebbero apparire come illustrato di seguito.

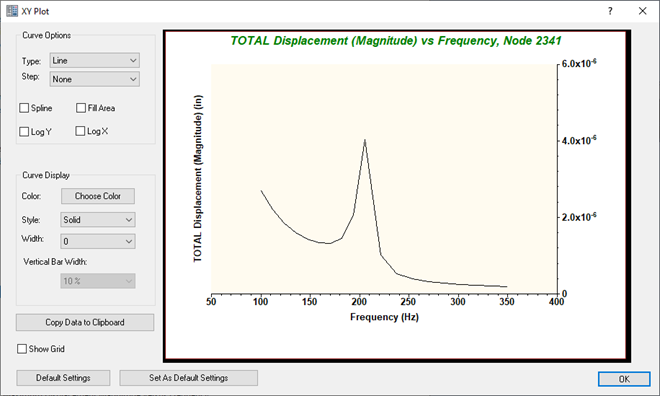

   Si noti il picco subito dopo 200 Hz. Questo picco coincide con un risultato di analisi modale di ~214 Hz.

Con questa operazione si conclude la risposta in frequenza modale di una staffa.

Di seguito sono riepilogati i principali argomenti trattati:

• Creare un'analisi di risposta in frequenza modale.
• Applicare un carico dipendente dalla frequenza.
• Applicare lo smorzamento ad una struttura.
• Definire un cluster tra modalità di interesse per una soluzione di risposta in frequenza modale.
• Creare un problema di movimento di base utilizzando l'approccio diretto.
