Personalizzare le proprietà nel nodo TakeOffFileMap

  1. Eseguire una copia di backup del file di mappa delle proprietà che si desidera personalizzare. Si tratta probabilmente del file C:\Programmi\Autodesk\Navisworks Manage [year]\Quantification\TakeoffPropertyMap.xml o del file di mappa delle proprietà XML di Navisworks desiderato.

    In questo modo sarà possibile ripristinare il file originale, se necessario.

  2. Aprire il modello in Navisworks.

  3. Fare clic sulla scheda Inizio > gruppo Selezione e ricerca > Trova elementi .

  4. Nel riquadro di navigazione sinistro, fare clic sul modello, anziché sui singoli oggetti.

  5. Nella colonna Categoria, selezionare Elemento nell'elenco a discesa.

  6. Nella colonna Proprietà, selezionare Creatore nell'elenco a discesa.

  7. Nella colonna Condizione, selezionare Contiene nell'elenco a discesa.

  8. Nella colonna Valore selezionare Revit nell'elenco a discesa.

    Nota: in questo esempio vengono utilizzati intenzionalmente i valori "Contiene" e "revit" anziché "Uguale a" e "LcNwcLoaderPlugin:lcldrevit" per fare in modo che venga applicato sia al file .rvt che ai file .nwc di Revit esportati, poiché il valore della proprietà del file .nwc di Revit esportato è "nwexportrevit".

  9. Fare clic su Esporta e salvare il file XML in locale.

  10. Fare clic con il pulsante destro del mouse sul file XML > Apri con Blocco note o con un editor di testo analogo.

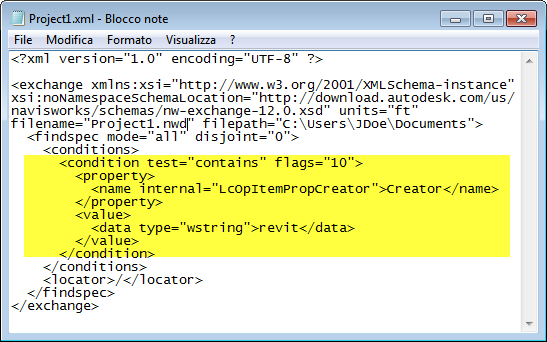

    Il file XML avrà un aspetto simile al seguente:

  11. Nel file XML copiare le righe di codice che corrispondono al nodo della condizione evidenziato in giallo sopra.

  12. Aprire il file di mappa delle proprietà C:\Programmi\Autodesk\Navisworks Manage [year]\Quantification\takeoff_maps\TakeoffPropertyMap.xml o utilizzare il modello di file di mappa desiderato. Incollare il testo copiato nel file di mappa delle proprietà. A tale scopo, trovare e sostituire il nodo della condizione esistente, se è visibile nel file.

  13. Nel file di mappa delle proprietà individuare il codice e sostituire il testo Revit file map con qualsiasi altro nome si desideri utilizzare per TakeoffFileMap.

  14. Salvare il file di mappa delle proprietà nel percorso C:\Programmi\Autodesk\Navisworks Manage [year]\Quantification\...

    Se si chiude e si riapre Quantification in Navisworks, le proprietà personalizzate vengono selezionate automaticamente.
