Strumento Centra

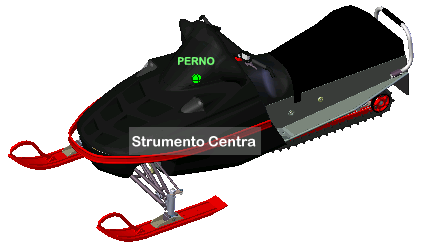

Lo strumento Centra consente di definire il centro della vista corrente di un modello. Per definire il centro, trascinare il cursore sopra il modello. Oltre al cursore viene visualizzata una sfera (punto perno), indicante che il punto sotto il cursore nel modello sarà al centro della vista corrente quando si rilascia il pulsante del mouse. Il modello viene centrato sulla sfera.

Nota: Se il cursore non si trova sopra il modello, il centro non può essere impostato e viene visualizzato il cursore con segnale di divieto.

Il punto definito dallo strumento Centra fornisce un punto focale per lo strumento Zoom e un punto perno per lo strumento Orbita.

Nota: Per eseguire lo zoom a partire dal punto centrale definito quando i dischi Navigazione completa sono visualizzati, tenere premuto CTRL prima di eseguire lo zoom.

Specificare un punto del modello come centro di una vista

Visualizzare uno dei dischi Navigazione completa oppure il disco Vista oggetto maxi.
Fare clic e tenere premuto il pulsante del mouse sul settore Centra.
Trascinare il cursore nella posizione desiderata del modello.
Quando viene visualizzata la sfera, rilasciare il pulsante del dispositivo di puntamento.

Viene eseguita la panoramica del modello fino a quando la sfera non viene centrata.

Per specificare il punto di riferimento parziale per gli strumenti Zoom e Orbita

Visualizzare uno dei dischi Navigazione completa oppure il disco Vista oggetto maxi.
Fare clic e tenere premuto il pulsante del mouse sul settore Centra.
Trascinare il cursore nella posizione desiderata del modello.
Quando viene visualizzata la sfera, rilasciare il pulsante del dispositivo di puntamento.

Viene eseguita la panoramica del modello fino a quando la sfera non viene centrata.
Utilizzare lo strumento Zoom o Orbita per riorientare la vista del modello.

Se si utilizza uno dei dischi Navigazione completa, tenere premuto il tasto CTRL prima di selezionare lo strumento Zoom.
