Come utilizzare un riquadro di sezionamento per suddividere in sezioni trasversali un modello 3D per la prima volta

Fare clic sulla scheda > Fermo immagine gruppo Sezione > Attiva sezione .

Nella barra multifunzione di Navisworks viene visualizzata la scheda Strumenti sezione e nella Vista scena viene disegnato un piano di sezione che attraversa il modello.

Fare clic sulla scheda Strumenti > sezione gruppo > Modalità Riquadro .

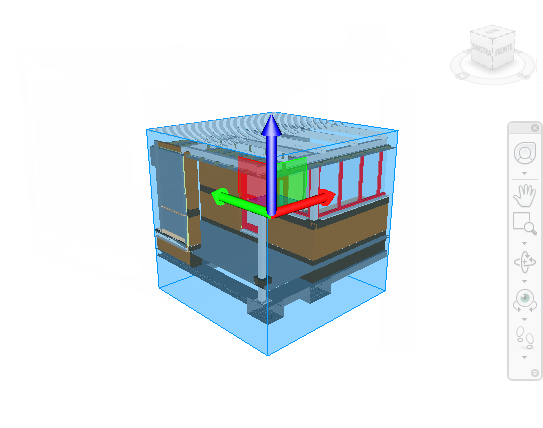

Il riquadro è ora visibile nella schermata, con il gizmo di spostamento attivato per default.

Trascinare il gizmo per suddividere in riquadri il modello lungo gli assi.

Per salvare il fermo immagine nella sezione corrente, fare clic sulla scheda Strumenti sezione > gruppo Salva > Salva fermo immagine.
