Come utilizzare un piano per suddividere in sezioni trasversali un modello 3D per la prima volta

  1. Fare clic sulla scheda > Fermo immagine gruppo Sezione > Attiva sezione .

    Nella barra multifunzione di Navisworks viene visualizzata la scheda Strumenti sezione e nella Vista scena viene disegnato un piano di sezione che attraversa il modello. Per default, l'allineamento di Piano 1 è impostato su Alto. Per default, i piani di sezione sono posizionati in modo che attraversino il centro dell'area visibile del modello. Il gizmo di default è quello di spostamento.

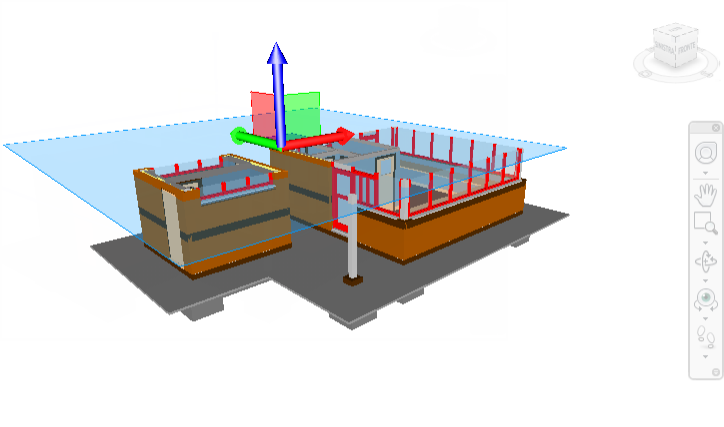

  2. Trascinare il gizmo per posizionare il piano corrente come desiderato.

  3. Per salvare il fermo immagine nella sezione corrente, fare clic sulla scheda Strumenti sezione > gruppo Salva > Salva fermo immagine.

Pagina principale: Attivazione e utilizzo dei piani di sezione
