Come configurare il protocollo di connessione

Specificare il protocollo di connessione utilizzato per comunicare con il dispositivo di misurazione.

Nota: Un protocollo è necessario solo quando si utilizza un dispositivo di misurazione con controllo manuale o CNC/DCC. Per analizzare una parte in una macchina OMV, utilizzare la scheda File > Esporta > Percorso sonda.

1. Fare clic sulla.scheda Strumenti > pannello Macchina > Configura.
2. Nella finestra di dialogo di Configurazione di CMMDriver, fare clic su Seleziona.
3. Nella finestra di dialogo Seleziona protocollo di connessione, fare doppio clic sul protocollo di comunicazione del proprio dispositivo di misurazione.

   Il protocollo selezionato viene visualizzato nella casella Protocollo di connessione attivo nella finestra di dialogo Configurazione di CMMDriver.

4. Se il protocollo selezionato necessita di parametri di configurazione addizionali, fare clic su Parametri per specificare i dettagli.

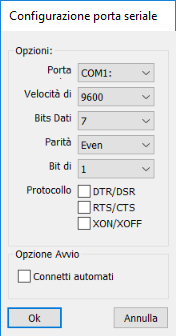

   Viene visualizzata la finestra di dialogo dei parametri.



5. Specificare i parametri per il protocollo.
