Mentre i colori del percorso sonda nella vista CAD e le icone sullo stato di verifica nella sequenza di ispezione evidenziano il tipo di difetto del primo difetto rilevato in un percorso sonda, è possibile visualizzare informazioni dettagliate sugli errori di verifica del percorso sonda utilizzando la scheda Informazioni.
Per visualizzare errori di verifica nella scheda Informazioni:
- Nella sequenza di ispezione, selezionare l'elemento da verificare.
- Fare clic sulla scheda Informazioni, e visualizzare gli Errori percorso sonda. L'area visualizza:
- Lo stato di verifica dell'elemento, come Non verificato, Sconosciuto, Rilevati errori, o Nessun errore rilevato.
- Il tipo di errori, come Contatto poco adatto, Spostamento all'esterno del contorno o Collisione.
- Le posizioni iniziali e finali degli spostamenti.

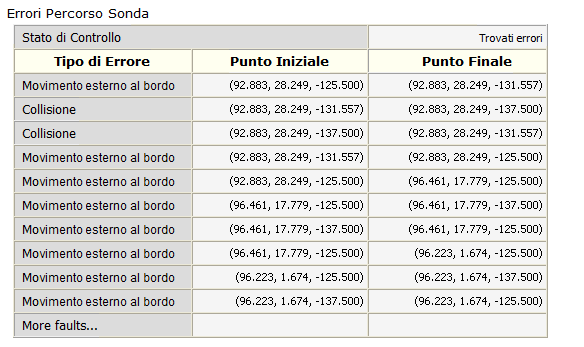

Ad esempio:
È possibile segnalare fino a dieci errori per ogni elemento. Se si rilevano più di dieci errori, la scheda visualizza Altri errori, ma non mostra i dettagli.
