La finestra di dialogo Calibro virtuale consente di memorizzare i dettagli di misurazione di un calibro virtuale in PowerInspect, in modo che non sia necessario inserirli nuovamente ogni volta che si aggiunge un elemento Gap e flush di nuvola di punti alla sequenza di ispezione.
Nota: L'opzione Calibro virtuale è disponibile solo durante la creazione di ispezioni per macchine CNC e Manuali.
Per creare un elemento Calibro virtuale:
- Nella sequenza di ispezione, aprire il gruppo in cui si desidera creare l'elemento.

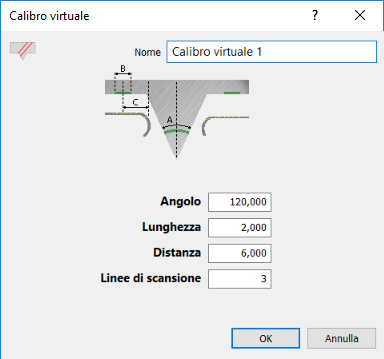

- Fare clic sulla scheda Geometria > pannello Feature > Nuvole di punti > Calibro virtuale. Viene visualizzata la finestra di dialogo Calibro virtuale.
- Per modificare il nome dell'elemento, sovrascrivere il testo nella casella Nome.
- Nella casella Angolo, inserire l'angolo del calibro in gradi.
- Nella casella Lunghezza, inserire la lunghezza minima del contatto che il calibro deve avere con la feature.
- Nella casella Distanza, inserire la distanza che il centro del contatto deve avere dal bordo della feature.
- Nella casella Linee di scansione, inserire il numero minimo di linee di scansione necessarie per la misurazione.
- Fare clic su OK per salvare le modifiche e chiudere la finestra di dialogo.
L'elemento viene visualizzato in fondo al gruppo. L'elemento è disponibile per la selezione nella casella Calibro durante la creazione di un elemento Gap e flush di nuvola di punti.
