Come eseguire la sequenza di ispezione per l'ispezione a testa doppia

Nella modalità a testa doppia, gli elementi associati a ogni testa sono visualizzati in sezioni separate della scheda Esegui programma. Ciò consente di controllare quali teste sono in esecuzione, visualizzare l'avanzamento dell'ispezione in ogni testa quando sono simultaneamente in esecuzione e specificare intervalli separati per ogni insieme di elementi. In base alle impostazioni di default, la vista CAD visualizza anche i movimenti previsti di ogni testa, in modo che sia possibile verificare le posizioni relative ed evitare potenziali collisioni.

Per eseguire la sequenza di ispezione:

1. Selezionare la scheda Esegui, quindi selezionare la scheda Simula programma. Nell'elenco Macchina, selezionare il simulatore che si desidera visualizzare nella vista CAD.
2. Selezionare la scheda Esegui programma. La scheda visualizza gli elementi di ispezione assegnati a ogni simulatore, più la finestra di dialogo Esegui programma.
3. Se si desidera eseguire solo una testa, selezionare il pulsante Attiva/Disattiva testa relativo alla testa che non si desidera utilizzare.
4. Utilizzare i pulsanti nella finestra di dialogo Esegui programma per eseguire la sequenza di ispezione. Ad esempio, per ispezionare tutti gli elementi, fare clic su .

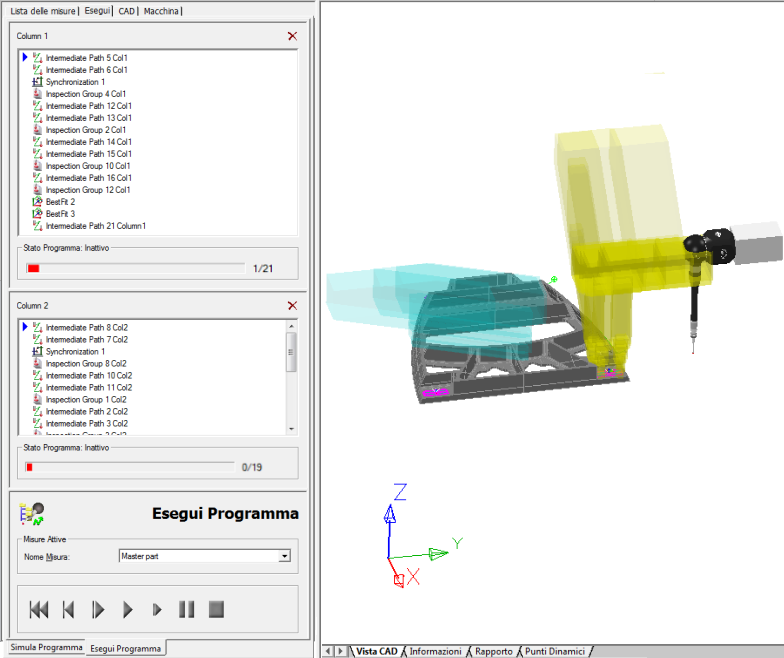

   La scheda Esegui programma visualizza l'avanzamento di ogni testa nella sequenza di ispezione, e la vista CAD visualizza gli spostamenti della testa selezionata, più un'area degli spostamenti previsti per ogni testa. Ad esempio:



5. Se le zone di previsione si sovrappongono, viene visualizzato un messaggio che avvisa che le sonde potrebbero scontrarsi e l'ispezione si arresta. Verificare che i percorsi sonda non causino una collisione prima di riavviare l'ispezione. Se il problema persiste, regolare la sensibilità delle impostazioni di previsione nella finestra di dialogo Configurazione della previsione delle collisioni online.

   Una volta verificata l'ispezione alle velocità operative, è possibile disattivare la previsione delle collisioni deselezionando la casella di controllo Esegui previsione collisioni nella finestra di dialogo Configurazione della previsione delle collisioni online.
