Come specificare la direzione di montaggio della sonda

Specificare il vettore di montaggio della testa della sonda.

Quando si sceglie l'opzione di calibrazione semplice, PowerInspect utilizza la nominale della testa della sonda per calcolare la posizione della punta della sonda.

Nota: Calibrazione semplice è disponibile solo durante la creazione di ispezioni per macchine CNC o CMM manuali.

1. Alla pagina Calibrazione della finestra di dialogo Opzioni, selezionare Semplice.
2. Eseguire la connessione al dispositivo di misurazione.
3. Nell'area Testa sonda della scheda Macchina, selezionare la testa della sonda che si desidera usare, e fare clic su Calibra.

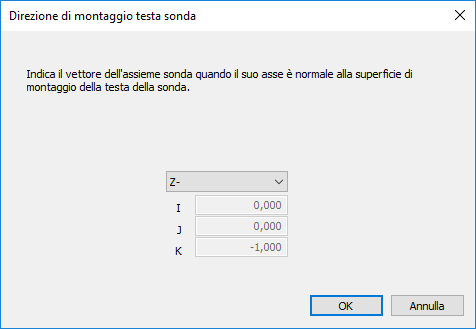

4. Nella finestra di dialogo Direzione di montaggio testa sonda, selezionare una voce nell'elenco a discesa per specificare a quale asse della macchina è parallela la testa.

   In alternativa, per specificare l'orientamento di montaggio, selezionare Personalizzato e inserire il vettore nelle caselle I, J, e K.

Nota: Per utilizzare la nominale della testa della sonda per calibrare l'assieme sonda, fare clic su nella barra degli strumenti Vista sonda.
