Per esportare i punti dinamici selezionati in un file ASCII, fare clic sulla scheda Punti dinamici > pannello Modifica > Esporta. È quindi possibile importare i punti in altri documenti PowerInspect o in altre applicazioni.
Nota: Se non sono selezionati punti quando si fa clic sul pulsante, saranno esportati tutti i punti dinamici del documento.
I punti sono esportati nel seguente formato:
- Nome punto: i nomi racchiusi tra virgolette doppie vengono inseriti dall'utente; i nomi racchiusi tra virgolette singole sono nomi generati automaticamente contenenti spazi.
- Coordinate XYZ dell'ubicazione del punto.
- Coordinate IJK della normale alla superficie presso l'ubicazione del punto.
- Offset del punto dalla superficie.
- Tolleranza bassa.
- Tolleranza alta.
- Tipo di punto: SP indica un punto di superficie; EP indica un punto di bordo.

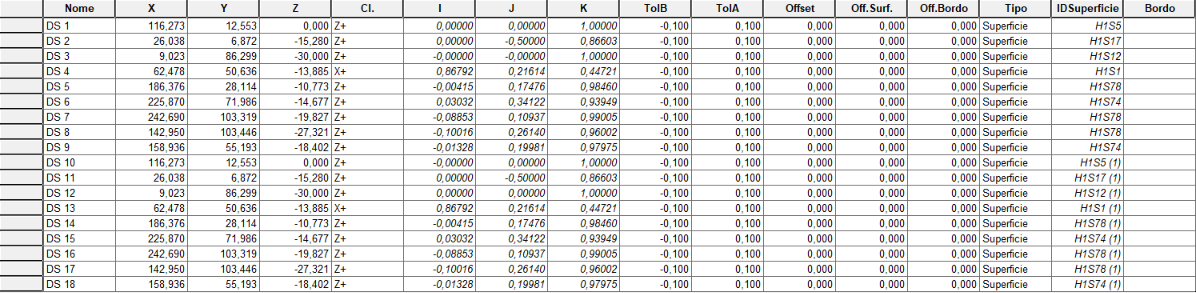

Ad esempio:
