Utilizzare la scheda Strumenti > pannello Trasforma > Trasforma nominali per trasformare tutte le nominali da una posizione e un orientamento ad altri. Ad esempio, è possibile utilizzare questa opzione per trasformare misurazioni relative a un sistema di coordinate comune.
Per trasformare le nominali in un documento:
- Fare clic sulla scheda Strumenti > pannello Trasforma > Trasforma nominali. Viene visualizzata la finestra di dialogo Matrice di trasformazione.
- Nella finestra di dialogo Matrice di trasformazione, inserire la trasformazione che si desidera utilizzare e fare clic su OK. Le nominali e i dati misurati sono trasformati, e la vista CAD è aggiornata per mostrare l'effetto della trasformazione.

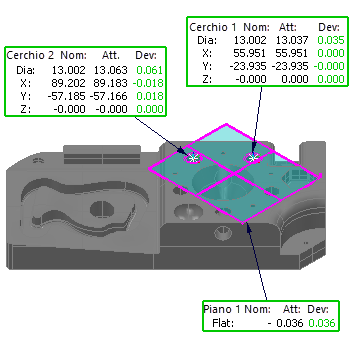

Ad esempio, quando si applica una trasformazione di 45 gradi attorno all'asse Z al seguente modello:

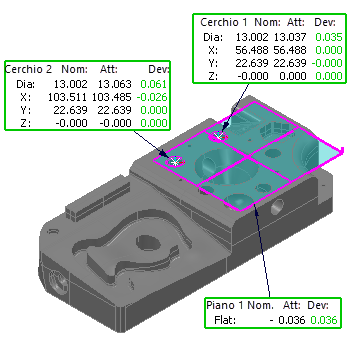

Esso passa a:
Per visualizzare gli effetti della trasformazione in tutti i risultati, selezionare la scheda Report.
