Utilizzare Punti di bordo al volo per ispezionare manualmente il contorno di una superficie. Per misurare un punto di bordo, occorre prendere un punto sulla superficie vicino al bordo che si desidera ispezionare, seguito da un punto contro il bordo.
Per rilevare punti di bordo al volo:
- Aprire un gruppo di bordi al volo.
- Fare clic sulla scheda Forma > pannello Bordi > Punto al volo. Viene visualizzata la finestra di dialogo Punti di bordo al volo.
- Rilevare un punto sulla superficie vicina al bordo da ispezionare.

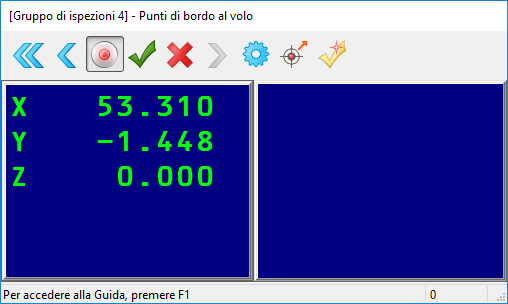

Un triangolo giallo è visualizzato sulla parte nella vista CAD, a indicare il punto in cui occorre rilevare il bordo della superficie. Le coordinate del punto sono visualizzate sulla sinistra della finestra di dialogo Punti di bordo al volo.

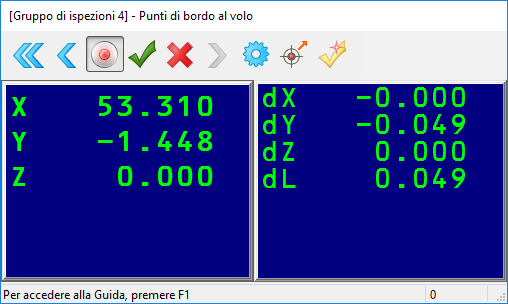

- Spostare la sonda fino al punto indicato dal triangolo giallo, e prendere il punto. La deviazione del punto di bordo rispetto alla nominale CAD viene visualizzata sulla destra della finestra di dialogo Punti di bordo al volo.
Il colore del valore dL e del triangolo visualizzato nella vista CAD indicano se il punto è entro la tolleranza (verde), sotto la tolleranza (blu) o sopra la tolleranza (giallo).
- Fare clic su
per salvare le misurazioni del punto di bordo e rilevare il punto di bordo successivo.
- Ripetere i passi da 4 a 5 per misurare altri punti di bordo.
- Una volta terminato il rilevamento, fare clic su
per salvare i punti e chiudere la finestra di dialogo.
Per visualizzare i dettagli di una misurazione, selezionare un punto nel gruppo di ispezioni, quindi selezionare la scheda Informazioni.
