Per rilevare l'allineamento iniziale

Misurare sei punti su tre superfici: tre punti per definire un piano, due punti per definire un asse e un punto per definire una posizione.

Ad esempio:

Questa regola 3-2-1 fissa la parte nello spazio 3D e consente a PowerInspect di calcolare una trasformazione che converte le coordinate PCS in coordinate macchina.

Nota: Il metodo di allineamento 3-2-1 è disponibile solo quando si creano le ispezioni per macchine CNC e manuali.

Per creare un allineamento iniziale:

  1. Connettere PowerInspect al dispositivo di misurazione.
  2. Fare doppio clic su PCS (Riferimento CAD) nella sequenza di ispezione.

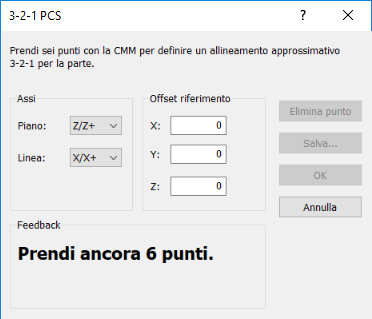

  3. Nella finestra di dialogo Matrice di trasformazione, fare clic sul pulsante 3-2-1.

  4. Nell'elenco Piano, selezionare l'asse che deve essere definito dal piano rilevato.
  5. Nell'elenco Linea, selezionare l'asse che deve essere definito dalla linea rilevata.
  6. Per eseguire l'offset del riferimento, inserire i valori X, Y e Z dell'offset nell'area Offset riferimento.
  7. Prendere sei punti sulla parte utilizzando la regola 3-2-1:
    • I punti 1, 2 e 3 specificano un piano. Questa operazione blocca due assi di rotazione e uno di traslazione.
    • I punti 4 e 5 specificano una linea. Questa operazione blocca un asse di rotazione e uno di traslazione, e l'ordine dei punti specifica la direzione della linea.
    • Il punto 6 specifica una seconda linea ortogonale all'asse del piano e la linea creata dai punti 4 e 5. Questa operazione blocca l'asse di traslazione restante e il punto di intersezione tra le due linee indica la posizione dell'origine.

    Per eliminare l'ultimo punto preso, fare clic su Elimina punto.

    Mentre si prende ogni punto, l'area Feedback visualizza il numero di punti restanti. Una volta presi tutti i sei punti, l'area visualizza Ricevuti sei punti. Matrice aggiornata per indicare che è stato creato l'allineamento iniziale.

  8. Per salvare i dettagli di questo allineamento in un file matrice .mat per usi futuri, fare clic su Salva e specificare il nome del file.
  9. Fare clic su OK per chiudere la finestra di dialogo e salvare le modifiche.

Per visualizzare la trasformazione, fare clic con il pulsante destro del mouse su PCS (Riferimento CAD) nella sequenza di ispezione e selezionare Modifica allineamento iniziale dal menu contestuale.
