Pannello Esporta

Utilizzare il pannello Esporta per esportare i dati della nuvola di punti da file.

Nota: Le opzioni di esportazione della nuvola di punti sono disponibili solo per le ispezioni manuali e CNC.

Per esportare i dati della nuvola di punti:

1. Per esportare tutti i punti di una nuvola di punti, selezionare l'elemento Nuvola di punti nella sequenza di ispezione, quindi fare clic sulla scheda Nuvola di punti > pannello Esporta > Nuvola di punti. Per esportare punti specifici dalla nuvola di punti, selezionare i punti da esportare, quindi fare clic sulla scheda Nuvola di punti > pannello Esporta > Punti.

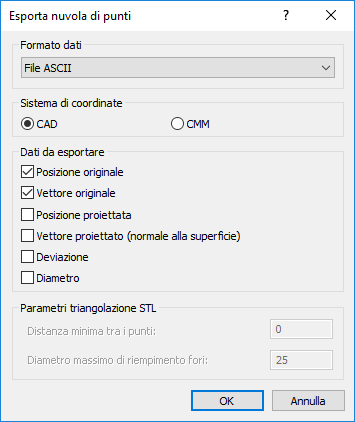

   Viene visualizzata la finestra di dialogo Esporta nuvola di punti.



2. Nell'elenco Formato dati, selezionare il formato di esportazione dei dati.
3. Selezionare il sistema di coordinate in cui si desidera esportare le posizioni dei punti.
4. Se è stato selezionato un formato dati di file ASCII, selezionare i dati che si desiderano esportare per ogni punto. Selezionare:
   • Posizione originale per esportare i valori X, Y e Z.
   • Vettore originale per esportare i valori I, J e K.
   • Posizione proiettata per esportare i valori X, Y e Z del punto quando proiettato sulla superficie CAD.
   • Vettore proiettato per esportare i valori I, J e K del punto quando proiettato sulla superficie CAD.
   • Deviazione per esportare la distanza tra la posizione del punto e la superficie CAD.
   • Diametro per esportare i diametro della sonda.
5. Se è stato selezionato un formato dati di Stereolitografia ASCII o Stereolitografia binario, inserire i parametri di triangolazione STL per controllare la mesh emessa:
   • Distanza minima tra i punti specifica le dimensioni dei triangoli nella mesh. I punti più vicini alla distanza specificata sono trattati come un singolo punto. Il valore della distanza controlla la dimensione dei triangoli nella mesh; i valori più bassi offrono una mesh più uniforme. Un valore di zero esclude i duplicati.
   • Diametro massimo di riempimento fori specifica il diametro massimo dei fori che è possibile riempire automaticamente. I fori con un diametro uguale o inferiore a questo valore vengono trattati come parte di una superficie; i fori con un diametro maggiore di questo valore vengono considerati fori.
6. Fare clic su OK. Viene visualizzata la finestra di dialogo Salva con nome.
7. Nella finestra di dialogo Salva con nome, specificare la cartella in cui si desidera esportare i dati, quindi fare clic su OK. PowerInspect esporta i dati e visualizza un messaggio per confermare il completamento dell'esportazione.
