Nella modalità a testa doppia, la Procedura guidata Cambio sonda/testa funziona in modo simile a quello a testa singola, tranne per il fatto che è anche necessario specificare la testa in cui si desidera eseguire le modifiche. La modalità a testa doppia comprende anche una terza opzione che consente di commutare gli elementi tra le teste del dispositivo di misurazione.
Per sostituire un angolo sonda:
- Fare clic sulla scheda Percorso sonda > pannello Strumenti > Procedura guidata Cambio sonda.
Viene visualizzata la pagina 1 della Procedura guidata Cambio sonda/testa.
- Selezionare Sostituisci angoli della sonda e fare clic su Avanti. Viene visualizzata la pagina 2.
- In Selezionare gli angoli della sonda che si desidera sostituire, selezionare la testa in cui si desidera eseguire la modifica, quindi selezionare l'angolo della sonda che si desidera sostituire.
- In Selezionare gli angoli della sonda con cui si desidera sostituirlo, selezionare il nuovo angolo della sonda per lo strumento
- Fare clic su Avanti. La pagina 3 elenca gli elementi della sequenza che utilizzano l'angolo sonda corrente.
- Deselezionare gli elementi che non si desidera aggiornare e fare clic su Avanti. La pagina 4 elenca le modifiche apportate dalla Procedura guidata.
- Fare clic su Fine per chiudere la Procedura guidata.
Per sostituire uno strumento sonda:
- Fare clic sulla scheda Percorso sonda > pannello Strumenti > Procedura guidata Cambio sonda.
Viene visualizzata la pagina 1 della Procedura guidata Cambio sonda/testa.
- Selezionare Sostituisci strumenti sonda e fare clic su Avanti. Viene visualizzata la pagina 2.
- In Selezionare lo strumento sonda che si desidera sostituire, selezionare la testa in cui si desidera eseguire la modifica, quindi selezionare lo strumento della sonda che si desidera sostituire.
- In Selezionare lo strumento sonda con cui si desidera sostituirlo, selezionare lo strumento sostitutivo.
- Fare clic su Avanti. La pagina 3 elenca gli elementi Sonda e parametri che usano lo strumento sonda corrente.
- Deselezionare gli elementi che non si desidera aggiornare e fare clic su Avanti. La pagina 4 elenca le modifiche apportate dalla Procedura guidata.
- Fare clic su Fine per chiudere la Procedura guidata.
Per spostare gli elementi tra colonne:
- Fare clic sulla scheda Percorso sonda > pannello Strumenti > Procedura guidata Cambio sonda.
Viene visualizzata la pagina 1 della Procedura guidata Cambio sonda/testa.

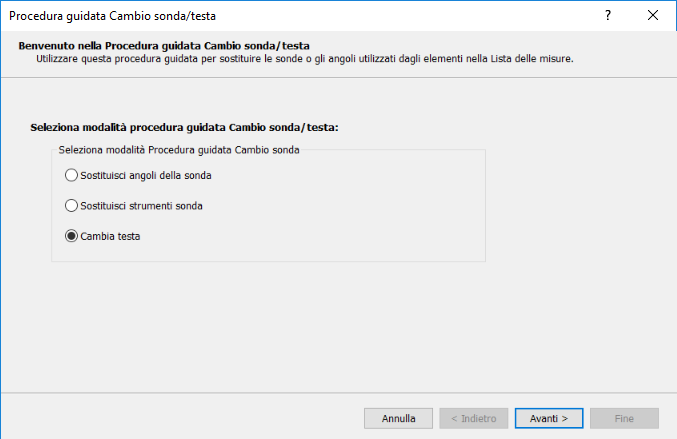

- Selezionare Cambia testa e fare clic su Avanti. La pagina 2 della Procedura guidata elenca le teste della macchina e gli strumenti disponibili in ogni testa.

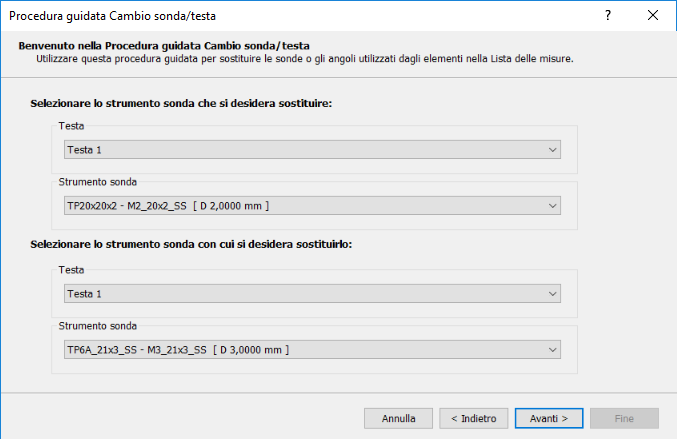

- In Selezionare lo strumento sonda che si desidera sostituire, selezionare la testa usata dagli elementi Sonda e parametri che si desidera commutare e lo strumento sonda che si desidera sostituire.
- In Selezionare lo strumento sonda con cui si desidera sostituirlo, selezionare la testa che a cui si desidera commutare gli elementi, e lo strumento sonda con cui si desidera rilevare gli elementi.

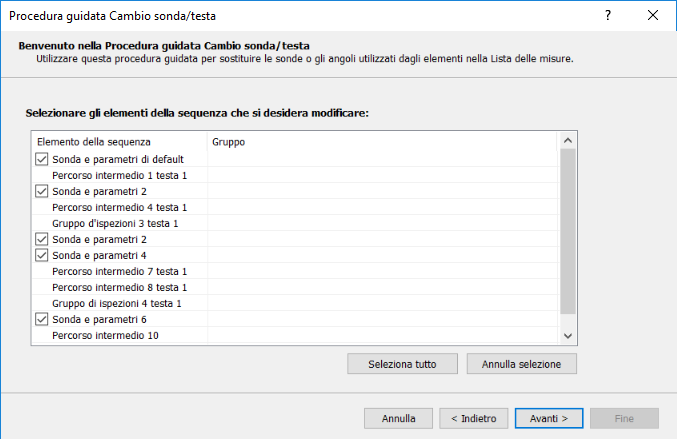

- Fare clic su Avanti. La pagina 3 della procedura guidata elenca gli elementi Sonda e parametri che usano la combinazione di testa e strumento sonda selezionata, e gli elementi di ispezione che usano tali elementi Sonda e parametri.
- Deselezionare gli elementi Sonda e parametri che non si desidera commutare.
- Fare clic su Avanti. La procedura guidata assegna gli elementi selezionati alla nuova testa e visualizza i risultati nella pagina 4.
- Fare clic su Fine per chiudere la Procedura guidata.
