PowerInspect utilizza i colori per indicare lo stato di misurazione dei punti visualizzati nella vista CAD.
Elementi geometrici
I colori del testo all'interno delle etichette indicano lo stato di misurazione di ogni elemento. In base alle impostazioni di default:
- Verde indica che la misurazione è all'interno della tolleranza.
- Rosso indica che la misurazione è sopra la fascia di tolleranza.
- Blu indica che la misurazione è sotto la fascia di tolleranza.
- Dorato indica che l'elemento non è misurato.
- Nero indica che l'elemento non è stato misurato (ad esempio, elementi costruiti), o che le misurazioni non sono state confrontate con le nominali dell'elemento.

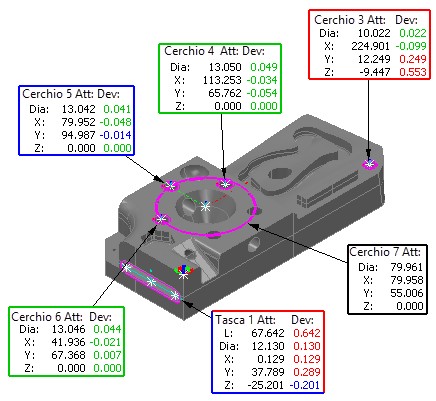

Inoltre, i colori sono usati per i bordi delle etichette degli elementi e, quando alcune delle misurazioni di un elemento sono sopra la tolleranza, e alcune sono sotto la tolleranza, il bordo di un'etichetta è visualizzato in diversi colori. Ad esempio:
Nota: PowerInspect visualizza gli indicatori di tolleranza solo quando Utilizza nominali è selezionato nella finestra di dialogo dell'elemento. Quando questa casella di controllo è selezionata, le impostazioni Emetti nel report dell'elemento determinano quale indicatore di tolleranza è visualizzato. Se una o più delle misurazioni fuori tolleranza è inclusa nel report, l'elemento è visualizzato con un'icona e bordo di etichetta fuori tolleranza. Se non sono incluse misurazioni fuori tolleranza, l'elemento è visualizzato con indicatori entro la tolleranza, anche quando alcune misurazioni sono fuori tolleranza.

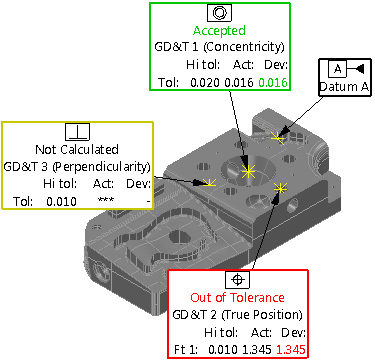

Elementi GDT
I colori dei contorni delle etichette indica lo stato di misurazione di ogni elemento:
- Verde indica che la misurazione è all'interno della tolleranza.
- Rosso indica che la misurazione è fuori tolleranza
- Dorato indica che la misurazione non è stata calcolata.
- Nero indica che l'elemento non è misurato, ad esempio, un elemento Riferimento GDT.

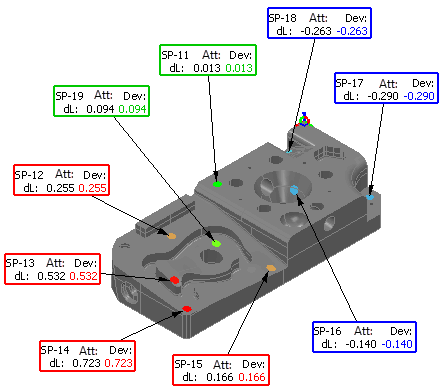

Punti di ispezioni superficie
I colori dei coriandoli o spilli indica lo stato di misurazione dei punti:
- I punti verdi sono entro la fascia di tolleranza.
- I punti rossi sono sopra la fascia di tolleranza.
- I punti blu sono sotto la fascia di tolleranza.
Suggerimento: È possibile modificare i colori di tolleranza utilizzando la pagina Colori della finestra di dialogo Opzioni.
