La mappatura degli assi consente di abbinare gli assi del DRO agli assi del dispositivo di misurazione.
Nota: Il DRO è disponibile solo per le macchine CNC e manuali.
Per modificare la mappatura degli assi del DRO:
- Fare clic sulla scheda Strumenti > pannello Macchina > DRO.

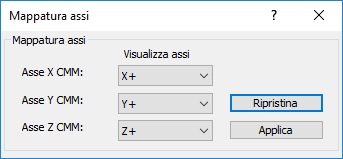

- Nella finestra di dialogo PowerInspect DRO, fare clic su Mappatura assi. Viene visualizzata la finestra di dialogo Mappatura assi.
- Negli elenchi Visualizza assi, selezionare l'asse del DRO che corrisponde a ogni asse CMM.
È possibile utilizzare ogni asse visualizzato una sola volta. Se si usa un asse più di una volta, sarà visualizzato un messaggio di avviso all'applicazione delle modifiche.
- Fare clic su Applica per salvare le modifiche e chiudere la finestra di dialogo.

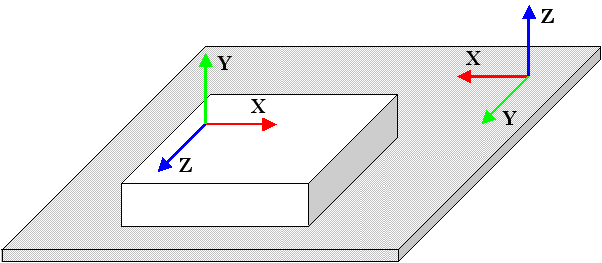

Nel seguente esempio, l'asse Y della parte è allineato con l'asse Z della macchina CMM; l'asse Z della parte è allineato con l'asse Y della macchina CMM, mentre l'asse X della parte è allineato con l'asse X della macchina CMM, ma nella direzione opposta.
È possibile correggere i valori visualizzati nel DRO utilizzando le seguenti mappature degli assi:
Nota: Per tornare alle mappature degli assi originali, fare clic su Ripristina.
