In base alle impostazioni di default, il DRO visualizza le coordinate del centro della sonda. Utilizzare questa finestra di dialogo per specificare la direzione di compensazione, se è stata selezionata la casella di controllo Compensa coordinate punto di contatto.
Nota: Il DRO è disponibile solo per le macchine CNC e manuali.
Per specificare la direzione in cui si desidera applicare la compensazione:
- Fare clic sulla scheda Strumenti > pannello Macchina > DRO.

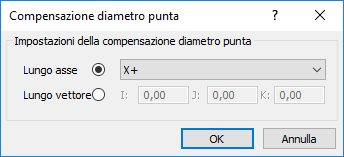

- Nella finestra di dialogo PowerInspect DRO, fare clic su Imposta compensazione. Viene visualizzata la finestra di dialogo Compensazione diametro punta.
- Selezionare un'opzione di compensazione. Selezionare:
- Lungo asse e selezionare una voce nell'elenco per applicare la compensazione lungo tale asse mappato.
- Lungo vettore e inserire un vettore per applicare la compensazione nella direzione specificata.
- Fare clic su OK per salvare le modifiche e chiudere la finestra di dialogo. Quando la casella di controllo Compensa coordinate punto di contatto è selezionata, le coordinate sono compensate automaticamente dal raggio della sonda nella direzione specificata.
