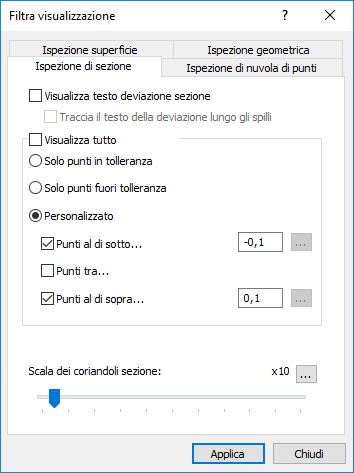

Per filtrare la visualizzazione dei punti misurati di sezioni nella vista CAD, fare clic sulla scheda Vista > pannello Opzioni vista > Filtra visualizzazione e selezionare la scheda Ispezione sezione.
La scheda contiene le seguenti impostazioni:

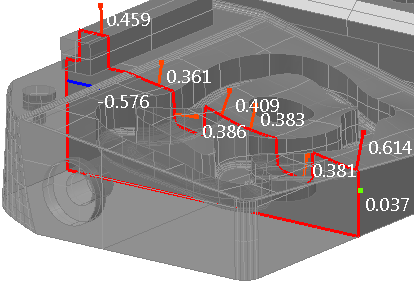

Visualizza testo deviazione sezione - Selezionare questa casella di controllo per mostrare la deviazione calcolata di ogni punto rilevato lungo il proprio disco o la linea di deviazione.
Ad esempio:

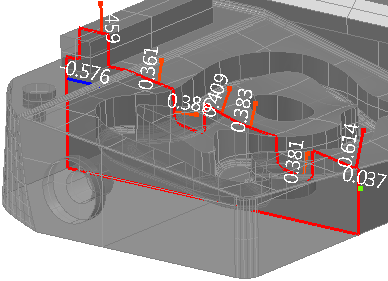

Traccia il testo della deviazione lungo i perni - Se la deviazione dei punti rilevati viene visualizzata come linee o vettori, selezionare questa casella di controllo per visualizzare la deviazione calcolata lungo la linea o vettore.
Ad esempio:
Visualizza tutto - Selezionare questa casella di controllo per visualizzare tutti i punti i gruppi di sezioni rilevati. Per limitare i punti che sono visualizzati, deselezionare la casella di controllo e selezionare:
- Solo punti in tolleranza per visualizzare solo i punti che sono all'interno della tolleranza.
- Solo punti fuori tolleranza per visualizzare solo i punti che sono fuori tolleranza.
- Personalizzato per specificare i limiti inferiore e superiore dei punti da visualizzare. Selezionare la casella di controllo Punti al di sotto per visualizzare i punti al di sotto del limite di tolleranza inferiore specificato; selezionare la casella di controllo Punti al di sopra per visualizzare i punti al di sopra del limite di tolleranza superiore specificato; selezionare la casella di controllo Punti compresi tra per visualizzare i punti compresi tra i limiti di tolleranza superiore e inferiore specificati.
Scala dei coriandoli sezione - Spostare il dispositivo di scorrimento per modificare l'ingrandimento secondo cui sono visualizzati gli indicatori della deviazione. Per modificare il limite di ingrandimento, fare clic su
e inserire un nuovo valore massimo. Il dispositivo di scorrimento non ha effetto se la deviazione è visualizzata come Coriandoli.
Fare clic su Applica per salvare le modifiche e visualizzarle nella vista CAD e nella vista in sezione.
