La vista CAD visualizza:
- Le prime collisioni e gli spostamenti fuori dai limiti in un percorso sonda.
- Tutti i contatti illegali e mancanti in un percorso sonda.
Gli errori sono visualizzati mediante una combinazione di linee e simboli con codifica a colori; la codifica a colori è la stessa utilizzata per le icone percorso-stato visualizzate nella sequenza di ispezione:
- Giallo- Spostamento fuori dai limiti
- Arancione- Collisione
- Blu- Contatto mancante
- Viola- Contatto illegale
- Grigio- Sonda o percorso sonda non definiti
Esempio:

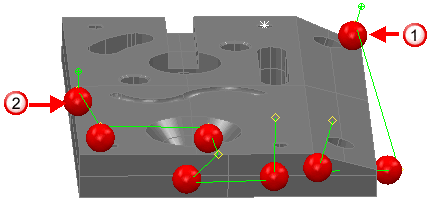

Il seguente modello CAD mostra i punti di contatto in due gruppi di ispezioni di superficie:
In cui:
mostra l'inizio del primo gruppo di ispezioni di superficie.
mostra l'inizio del secondo gruppo di ispezioni di superficie.

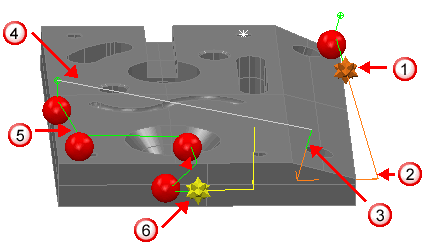

Quando è visualizzato nella vista CAD, vengono visualizzati i seguenti colori e simboli di verifica:
Un simbolo di errore e un percorso sonda in arancione indica una collisione.
Il percorso sonda continua in arancione per indicare un'altra collisione. Il simbolo di collisione compare solo per la prima collisione in un percorso, per cui non viene visualizzato alcun simbolo.
Il percorso passa a verde, a indicare che non stati trovati errori in questa sezione.
Il percorso passa a grigio, a indicare che questa sezione non è verificata.
Il percorso sul secondo gruppo di ispezioni di superficie è verde, a indicare che non sono stati rilevati errori.
Il simbolo giallo indica uno spostamento fuori dai limiti. Anche il percorso è visualizzato in giallo.
