La finestra di dialogo Boundary superficie selezionata crea una boundary che limita un percorso utensile solo alle aree all'interno delle superfici selezionate e che l'utensile può raggiungere. Questo significa che il percorso utensile evita sottosquadra ed evita superfici adiacenti (non selezionate).
Fare clic sulla scheda Boundary > pannello Crea > Superficie selezionata per visualizzare la finestra di dialogo Boundary della superficie selezionata.
Questa scheda contiene le seguenti opzioni:
Clona boundary — Fare clic per creare una copia della boundary selezionata. La nuova boundary è creata con il suffisso '_1'.
Blocca — Fare clic per bloccare la boundary in modo che i parametri non possano essere modificati. Quando una boundary è bloccata, il pulsante cambia in
e tutti i campi del parametri diventano di "sola lettura". Fare clic nuovamente sul pulsante per sbloccare la boundary. Questo è utile per proteggere boundary complesse che possono richiedere molto tempo per poter essere calcolate.
— Questa icona indica il tipo di boundary che si sta creando; in questo caso una boundary superficie selezionata.
- Nome — Inserire il nome della boundary.
- Sopra — Selezionare questa opzione se la boundary deve seguire i bordi superiori di qualsiasi superficie verticale. Altrimenti, lasciarla deselezionata, in modo tale che la boundary segua i bordi inferiori.
- Gira attorno — Selezionare questa opzione se la boundary e qualsiasi percorso utensile che usa la boundary deve girare attorno ai bordi delle superfici selezionate.

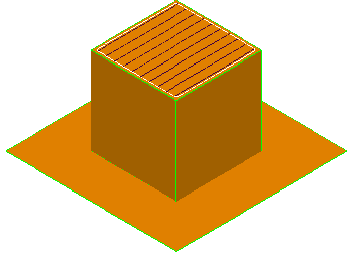

- Gira attorno— Off (impostazione predefinita), la boundary e il percorso utensile sono simili a quanto segue:

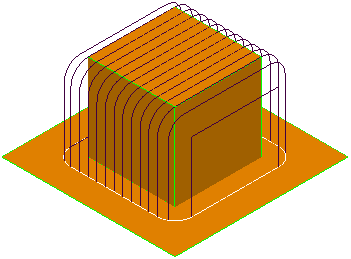

- Gira attorno — On, la boundary e il percorso utensile sono simili a quanto segue:
- Tolleranze — Usare questi campi opzione per specificare i valori Tolleranza e Sovrametallo per creare la boundary.
- Tolleranza — Inserire un valore per specificare la tolleranza usata quando si sta calcolando la boundary. Il valore determina la precisione con cui la boundary segue la geometria sottostante.
- Sovrametallo — Inserire il valore per specificare il sovrametallo di lavorazione applicato quando si sta calcolando la boundary. Usare un Sovrametallo singolo per applicare il valore come offset all'utensile in tutte le direzioni.
- Sovrametallo assiale — Inserire il valore per applicare il sovrametallo come offset dell'utensile nella sola direzione dell'asse. Questa opzione gestisce la posizione della punta dell'utensile usato per la lavorazione relativa all'utensile effettivo.
- Usa sovrametallo assiale — Selezionare per specificare il Sovrametallo assiale. Selezionando questa opzione si cambia il campo Sovrametallo in Sovrametallo radiale. Usare il Sovrametallo radiale per applicare il valore come offset all'utensile in modo radiale. Questa opzione gestisce le dimensioni dell'utensile utilizzato per la lavorazione rispetto a quella dell'utensile effettivo.
Sovrametallo — Fare clic per visualizzare la scheda Superfici della finestra di dialogo Sovrametallo componente. Le funzioni sulla scheda Superfici permettono di specificare i sovrametalli delle diverse superfici boundary.
- Utensile: selezionare l'utensile utilizzato dal percorso utensile.
Per creare un nuovo utensile, selezionare un utensile dall'elenco
oppure selezionare un utensile esistente dall'elenco a destra.
- Limita boundary: selezionare questa opzione per limitare la boundary ad una boundary esistente.
- Controllo automatico di collisione — Selezionare per attivare la verifica automatica dei contorni quando vengono creati. Quando è selezionata questa opzione, utensile, gambo e pinza vengono verificati per eventuali collisioni. La boundary risultante contiene solo i movimenti che non collidono. Questo potrebbe portare a gap nella boundary.
- Blocco — Selezionare un'opzione dall'elenco per specificare se l'utensile può andare o meno all'esterno del blocco.
— Quando è selezionata l'opzione, permette al centro dell'utensile di muoversi all'esterno del blocco. Si può estendere all'esterno del blocco solo fino al valore del raggio dell'utensile.
— Quando è selezionata l'opzione, il centro dell'utensile è limitato a muoversi sul bordo del blocco.
- Permetti al contorno di essere privata — Selezionare per creare un contorno che può diventare un contorno privato. La boundary diventa privata solo quando è collegata a un percorso utensile o modello materiale residuo. Una boundary privata è collegata ad un percorso utensile specifico e non può essere utilizzata da nessun altro percorso utensile. Per usare la stessa boundary altrove è necessario duplicarla.
Informazioni: passare il mouse su questo pulsante per visualizzare informazioni sulla boundary privata.
- Applica le modifiche dello storico al calcolo — Quando è selezionata questa opzione, applica l'elenco delle modifiche alla boundary, quando è ricalcolata. Quando l'opzione non è selezionata, la boundary è ricalcolata usando le opzioni su questa finestra di dialogo, ma non è applicata alcuna modifica.
Visualizza le modifiche al contorno — Fare clic per visualizzare la finestra di dialogo Modifica storico contorno, che permette di vedere tutte le modifiche che sono state applicare al contorno. Le Boundary superficie selezionata sono ricalcolate se cambiano le superfici selezionate. Le boundary della superficie selezionata si comportano in modo simile ai percorsi utensile. Questo significa che prendono in considerazione lo stato di selezione alla fine del calcolo. Le boundary batch usano lo stato di selezione in cui si trovano quando sono create.
- Applica — Fare clic per calcolare immediatamente la boundary, usando le impostazioni dei parametri dalla finestra di dialogo.
- Coda — Fare clic per verificare che tutti i parametri usati per calcolare il contorno siano accettabili. La boundary viene aggiunta alla coda di calcolo e si chiude la finestra di dialogo. Il contorno viene calcolato in background quando PowerMill rimarrebbe altrimenti inattivo.
- Accetta — Fare clic per salvare i parametri della boundary. In questo modo si chiude la finestra di dialogo senza calcolare la boundary. La boundary viene automaticamente calcolata quando necessario.
- Annulla — Fare clic per chiudere la finestra di dialogo senza salvare i parametri della boundary.
