Asse utensile - strategia

Asse utensile gestisce l'orientamento dell'asse utensile che sarà usato per creare il percorso utensile.

Questa pagina contiene le seguenti opzioni:

Asse utensile — Selezionare per definire l'orientamento dell'utensile. Il valore predefinito è Verticale, usato per la lavorazione a 3 assi standard. Tuttavia, può anche essere un angolo fisso o cambiare di continuo orientamento.

• Verticale — Quando selezionato, l'utensile resta allineato con l'asse Z del piano di lavoro attivo. Questo è il valore predefinito ed è il valore usato per la lavorazione a 3 assi standard.
• Lungo/Perpendicolare — Quando selezionato, l'utensile è ad un angolo fisso relativo all'asse Z del piano di lavoro attivo. L'utensile è sempre fatto scendere lungo l'asse Z sul modello.
  • Lungo - Angolo A — Inserire l'angolo dell'utensile, relativo a Z, nella direzione di avanzamento (della direzione delle corse).
  • Perpend - Angolo B — Inserire l'angolo dell'utensile, relativo a Z, perpendicolare alla direzione di avanzamento (la direzione della corsa).

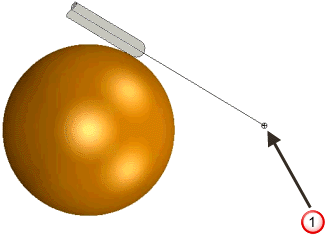

• Verso il punto — La punta dell'utensile prova a rivolgersi verso il punto fisso. L'angolo dell'utensile cambia costantemente. La testa della macchina utensile si muove in modo significativo, mentre la parte superiore dell'utensile resta ferma. Questa opzione orienta la punta dell'utensile verso un punto.



  Punto definito dall'utente. L'asse utensile passa sempre in questo punto.

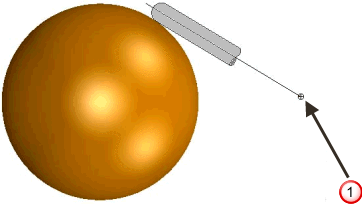

• Da punto — La punta dell'utensile prova a rivolgersi lontano dal punto fisso. L'angolo dell'utensile cambia costantemente. La testa dell'utensile si muove in modo significativo, mentre la testa della macchina utensile resta relativamente ferma. Questa opzione orienta la punta dell'utensile lontano da un punto.



  Punto definito dall'utente. L'asse utensile passa sempre in questo punto.

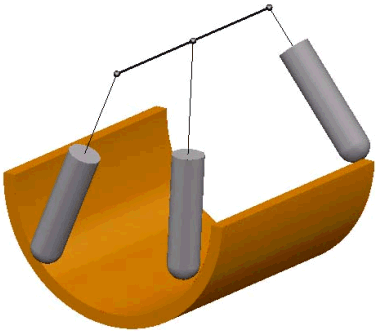

• Verso la linea — Quando selezionato, la punta dell'utensile prova a rivolgersi verso la linea fissa. L'angolo dell'utensile cambia costantemente. La testa della macchina utensile si muove in modo significativo, mentre la parte superiore dell'utensile resta ferma. Questa opzione orienta la punta dell'utensile verso una linea.

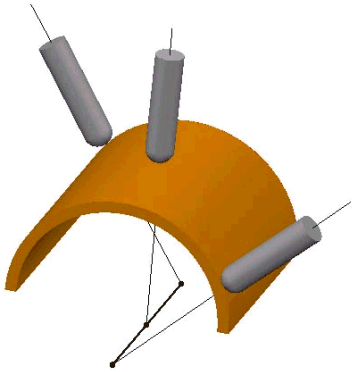

• Da linea — Quando selezionato, la punta dell'utensile prova a rivolgersi verso la linea fissa. L'angolo dell'utensile cambia costantemente. La testa dell'utensile si muove in modo significativo, mentre la testa della macchina utensile resta relativamente ferma. Questa opzione orienta la punta dell'utensile lontano da una linea.

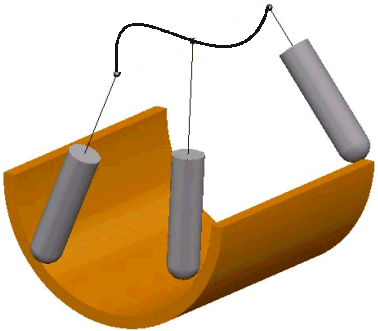

• Verso la curva — Quando selezionato, la punta dell'utensile prova a rivolgersi verso la curva fissa. La curva deve essere un pattern con un segmento singolo (che è possibile selezionare nel campo Pattern). L'angolo dell'utensile cambia costantemente. La testa della macchina utensile si muove in modo significativo, mentre la punta dell'utensile resta·ferma. Questa opzione orienta la punta dell'utensile verso una curva.

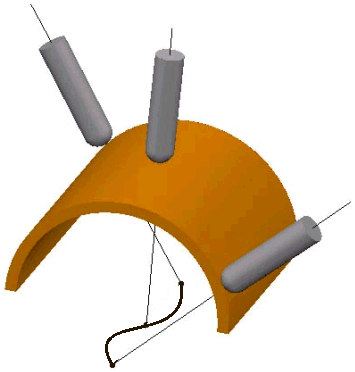

• Da curva — Quando selezionato, la punta dell'utensile prova a rivolgersi lontano dalla curva fissa. La curva deve essere un pattern con un segmento singolo (che è possibile selezionare nel campo Pattern). L'angolo dell'utensile cambia costantemente. La punta dell'utensile si muove in modo significativo, mentre la testa della macchina utensile resta relativamente ferma. Questa opzione orienta la punta dell'utensile lontano da una curva.



• Direzione fissa — Quando selezionato, l'asse utensile si trova lungo il vettore definito dal vettore I, J, K. L'asse utensile è orientato in una direzione fissa relativa al piano di lavoro attivo al momento definito da un vettore IJK specificato. Sebbene possa essere difficile trovare il vettore IJK , questa opzione può permettere di lavorare aree di sottosquadra in modo efficiente. PowerMill prima cerca nella direzione specificata e poi, se quello non riesce, cerca nella direzione opposta.

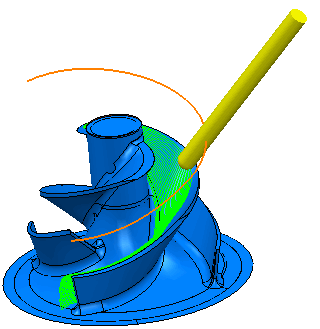

• Girante: quando l'opzione è selezionata, è possibile applicare le impostazioni di orientamento dell'asse utensile utilizzate per lavorare giranti e turbine secondo la strategia di lavorazione desiderata. Usare l'area Elevazione asse utensile per specificare·l'asse utensile di destinazione iniziale:
  • Vettore radiale — Un asse utensile radiale, normale all'asse Z.
  • Normale a mozzo — L'asse utensile è normale al mozzo. Questo offre un angolo di elevazione che cambia costantemente.
  • Limite normale — L'asse utensile è normale al limite. Questo offre un angolo di elevazione che cambia costantemente.
  • Offset normale — L'asse utensile è normale all'offset del percorso utensile attuale. Questo offre un angolo di elevazione che cambia costantemente.
  • Normale media al mozzo — L'asse utensile è l'angolo medio se è stato selezionato Normale a mozzo. Questo offre un angolo di elevazione che cambia costantemente. Se possibile, PowerMill manterrà questo angolo; in caso contrario PowerMill devia come necessario.
  • Media sicurezza perpendicolare — L'asse utensile è l'angolo medio se è stato selezionato Limite normale. Questo offre un angolo di elevazione che cambia costantemente. Se possibile, PowerMill manterrà questo angolo; in caso contrario PowerMill devia come necessario.
  • Media offset perpendicolare — L'asse utensile è l'angolo medio se è stato selezionato Offset normale. Questo offre un angolo di elevazione che cambia costantemente. Se possibile, PowerMill manterrà questo angolo; in caso contrario PowerMill devia come necessario.
  • Angolo — Inserire l'angolo di elevazione. Questa opzione è disponibile solo se si seleziona Vettore radiale nell'elenco Da.
• Automatico — Quando selezionato, PowerMill usa la geometria per determinare l'asse utensile. Questo è utile per la lavorazione swarf e sswarf wireframe in cui Automatico segue le rigature della superficie.

Pattern — Selezionare il singolo pattern del segmento usato per specificare la curva quando si usa l'Asse utensile Verso la curva o Da curva.

• Crea pattern — Fare clic per creare un nuovo pattern vuoto.
• Pattern selezionato — Selezionare un pattern dall'elenco. Se non viene visualizzato alcun pattern o è selezionato , significa che non esiste alcun pattern selezionato. L'elenco a tendina contiene un elenco di tutti i pattern disponibili.
• Modifica curva: fare clic per visualizzare la scheda Modifica curva, che permette di creare e modificare i pattern. Il presupposto è che per prima cosa vengono estratte curve dal modello e poi venga modificata la curva per creare il pattern esatto di cui si ha bisogno.
• Seleziona pattern scelto — Fare clic per selezionare un pattern scelto nella finestra grafica.

  Fare clic su per visualizzare la scheda Seleziona entità.

  Selezionare un pattern nella finestra grafica per chiudere la scheda Seleziona entità e visualizzare il pattern nel campo Pattern selezionato.

• Raggruppa curve — Fare clic per copiare le curve selezionate nel pattern.

Angoli lungo/perpend: inserire l'angolo dell'utensile dalla verticale.

Modalità: selezionare la direzione di riferimento per l'asse utensile da cui PowerMill misura gli angoli lungo e perpendicolare.

Punto — Inserire la posizione fissa del punto quando si sta usando un Asse utensile Verso il punto, Dal punto, Verso la linea o Dalla linea.

— Fare clic per visualizzare la finestra di dialogo Posizione. Usare la finestra di dialogo per inserire manualmente le coordinate e individuare elementi nella finestra di dialogo.

Direzione — Inserire l'orientamento della linea dal punto fisso quando si sta usando un Asse utensile Verso linea o Da linea.

— Fare clic per visualizzare la finestra di dialogo Direzione, che permette di modificare la direzione di un elemento.

Angolo fisso: fissa l'azimuth asse utensile o l'angolo di elevazione a un valore specificato dopo che è stato calcolato l'orientamento usando la definizione primaria. Questo fissa un asse di rotazione della macchina utensile ovunque possibile, offrendo una finitura di superficie migliore e aumenta l'avanzamento complessivo riducendo l'accelerazione e la decelerazione. L'asse bloccato è solo sovrascritto per evitare collisioni e assicurare che l'utensile resti sulla parte.

Nota: Angolo fisso è disponibile per tutte le definizioni dell'asse utensile ad eccezione di quelle con un Asse utensile Direzione fissa e Automatica.

Limiti asse utensile: selezionare questa opzione per attivare la pagina Limiti asse utensile, che gestisce i limiti angolari della macchina utensile e pertanto limita l'angolo di un utensile mentre taglia un percorso utensile multi-asse.

Evita collisioni automaticamente — Selezionare questa opzione per attivare la pagina Evitare collisioni, che permette di accedere alle opzioni 5 assi che automaticamente inclina l'asse utensile in un modo definito dall'utente, per evitare le collisioni tra il gambo/pinza dell'assemblaggio utensile e del modello. Questa opzione lavora solo quando si lavora con la punta dell'utensile.

• Mantieni movimenti di collisione: selezionare questa opzione per mantenere le sezioni in collisione del percorso utensile che non possono essere ignorate automaticamente. Fare clic sulla scheda Home > pannello Verifica > Sezioni in collisione per visualizzare un elenco delle sezioni in collisione per il percorso utensile attivo.

Ammorbidimento asse utensile — Selezionare per visualizzare la pagina Ammorbidimento. Usare la funzione per ammorbidire le modifiche nella velocità o nella direzione dell'asse utensile.

Disegna assi utensile — Selezionare questa opzione per visualizzare il punto o linea usati per definire l'asse utensile in rosso.
