Svincoli e giunzioni visualizza un sommario degli svincoli e delle giunzioni usate per calcolare il percorso utensile.
Aggiungi svincoli alle discontinuità dell'asse utensile: quando questa opzione è selezionata, inserire gli svincoli e le giunzioni tra segmenti continui in presenza di una variazione angolare nell'asse dell'utensile tra segmenti limitrofi. Ciò permette di riorientare l'asse dell'utensile in base a un punto specifico lontano dalla parte.
Soglia angolare: immettere l'angolo minimo richiesto prima dell'inserimento di svincoli e giunzioni. L'angolo è la variazione nell'asse dell'utensile tra segmenti limitrofi.
Usare le opzioni su questa pagina per specificare le proprietà generali di svincoli e giunzioni:

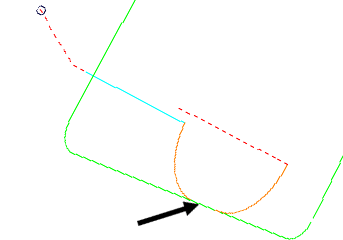

Trimma segmenti — quando questa opzione è selezionata, i segmenti vengono automaticamente trimmati dove necessario per creare spazio per i movimenti di svincolo in entrata e in uscita. Se non è possibile aggiungere i movimenti di svincolo, l'intero segmento viene trimmato per migliorare la sicurezza del percorso utensile.
Distanza sovrapposizione — Inserire la distanza di cui Svincolo in entrata e Svincolo in uscita si possono sovrapporre a un segmento di percorso utensile chiuso.
Permetti di muovere i punti d'inizio: quando questa opzione è selezionata, i punti iniziali sui segmenti del percorso utensile chiusi vengono spostati per individuare una posizione non di tallonamento. Quando l'opzione è deselezionata, PowerMill non sposterà i punti iniziali; ciò significa che se si posiziona attentamente un punto iniziale, è possibile evitare che PowerMill lo sposti.
Punti iniziali sfalsati — Quando è selezionata, questa opzione consente di spostare i punti iniziali sui segmenti del percorso utensile chiusi consecutivi in modo che vengano distribuiti su ciascun segmento. Questo permette all'utensile di mantenere il movimento in avanti mentre si sposta da un segmento a quello successivo.
- Deselezionato — i punti iniziali per ciascun segmento sono vicini e questo fa sì che l'utensile inverta il suo movimento quando si sposta da un segmento al successivo.
- Selezionato — i punti iniziali per ciascun segmento sono distribuiti per aiutare l'utensile a mantenere il movimento in avanti.
Aggiungi svincoli alle discontinuità dell'asse utensile: quando questa opzione è selezionata, inserire gli svincoli e le giunzioni tra segmenti continui in presenza di una variazione angolare nell'asse dell'utensile tra segmenti limitrofi. Ciò permette di riorientare l'asse dell'utensile in base a un punto specifico lontano dalla parte.
Soglia angolare: immettere l'angolo minimo richiesto prima dell'inserimento di svincoli e giunzioni. L'angolo è la variazione nell'asse dell'utensile tra segmenti limitrofi.
Controllo tallonamenti — selezionare questa opzione per far sì che PowerMill verifichi la presenza di eventuali tallonamenti in tutti gli svincoli e le giunzioni.
Selezionando Svincolo in entrata, Svincolo in uscita, Primo ed ultimo svincolo, Estensioni svincolo, Giunzioni o Distribuzione punti nella struttura ad albero della strategia è possibile modificare svincoli e giunzioni.
