Usare la pagina Inclinazione piano per lavorare aree piane inclinate in tutti gli orientamenti e limitare il percorso utensile ad un intervallo angolare.
Lavora piani inclinati: selezionare per lavorare le aree piane in tutti gli orientamenti. Se deselezionata, vengono lavorate solo le aree piane perpendicolari all'orientamento dell'utensile.
Piano di lavoro: selezionare un piano di lavoro da cui sono calcolati gli angoli piani inclinati.
Limiti angolo di elevazione: consente di limitare il percorso utensile all'interno di un intervallo angolare. Le aree piane con un'inclinazione inferiore all'angolo iniziale e un'inclinazione superiore all'angolo finale non sono incluse nel calcolo del percorso utensile. Gli angoli compresi tra 0 e 90 gradi sono relativi ai piani inclinati con un angolo di sformo positivo, mentre gli angoli compresi tra 0 e -90 gradi sono relativi ai piani inclinati con un angolo di sformo negativo.
Il gruppo Filtro consente di evitare di lavorare aree piane di piccole dimensioni, come smussi o piccoli incrementi.
Soglia larghezza minima: specifica la larghezza delle superfici planari che devono essere evitate. Ad esempio, se si specifica un valore di 2 mm, vengono evitati gli smussi di 2 mm di larghezza.

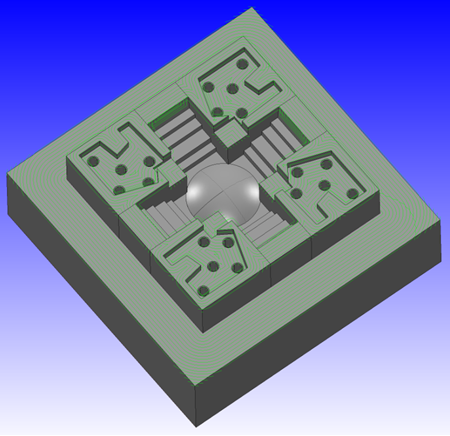

Nell'esempio seguente, Soglia larghezza minima è impostata su 0 mm; tutte le superfici planari vengono lavorate:
L'impostazione di una Soglia larghezza minima di 20 mm esclude tutti i piccoli incrementi larghi meno di 20 mm:
Solo superfici intere: lavora solo le superfici che sono completamente piane. Le facce piane con spigoli curvi non vengono lavorate.
