Questo esempio si basa sull'esempio lungo la direzione X unidirezionale in Y e crea un percorso utensile con un ordine dei percorsi utensile lungo X, bidirezionale in Y.
- Dal menu contestuale percorso utensile Offset AC _ Along X _ 1 Way Y, selezionare Impostazioni.
- Fare clic su
per creare una copia del percorso utensile. Cambiare il Nome in Offset AC - Along X _ 2 Way Y. - Sulla pagina Riordino, dall'elenco Ordinamento cambiare l'ordinamento in
(per creare un percorso utensile che si muove in due direzioni), e fare clic su Calcola.

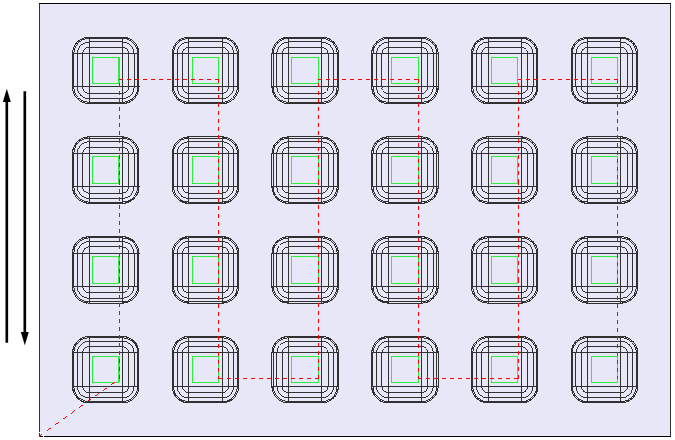

I movimenti di giunzione mostrano l'effetto dell'opzione di ordinamento.

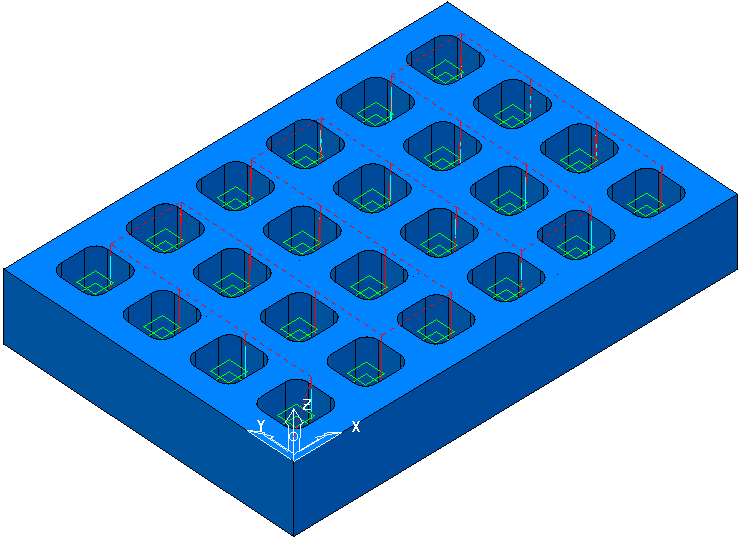

Osservare con la vista isometrica:
