Creare un blocco con una superficie di riferimento

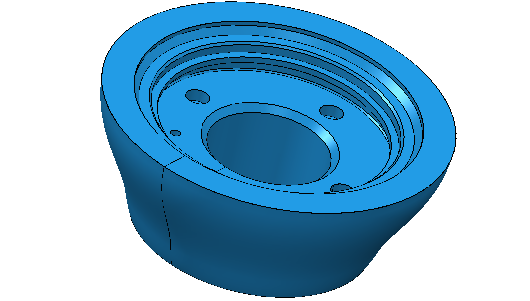

Questo esempio mostra gli effetti di usare una superficie di riferimento quando si sta creando un blocco. Usare l'esempio Hub.dgk nella cartella Esempi.

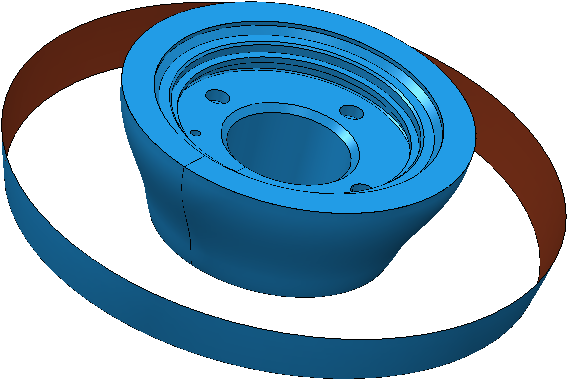

1. Dal menu contestuale Modelli, selezionare Importa superfici di riferimento.
2. Aprire il modello RefSurface.dgk nella cartella Esempi.



3. Fare clic sulla scheda Home > gruppo Setup percorso utensile > Blocco > Blocco per visualizzare la finestra di dialogo Blocco.
   1. Impostare Definiti da su Cilindro.
   2. Deselezionare Includi le superfici di riferimento.
   3. Selezionare Disegna.
   4. Fare clic su Calcola.

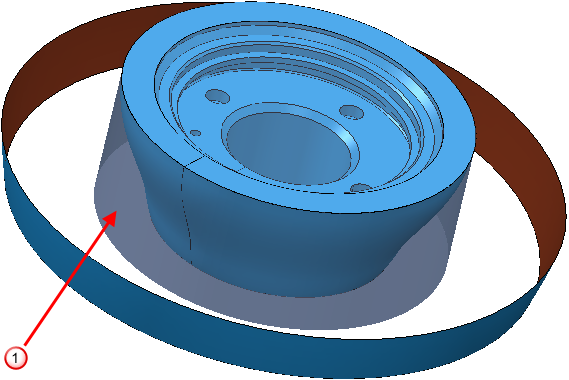

   Il blocco esclude le superfici di riferimento.

4. Nella finestra di dialogo Blocco:
   1. Selezionare Includi le superfici di riferimento.
   2. Fare clic su Calcola.

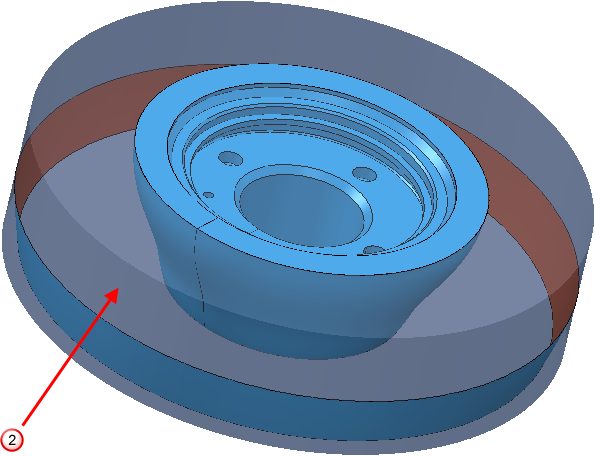

   Il blocco include la superficie di riferimento.
