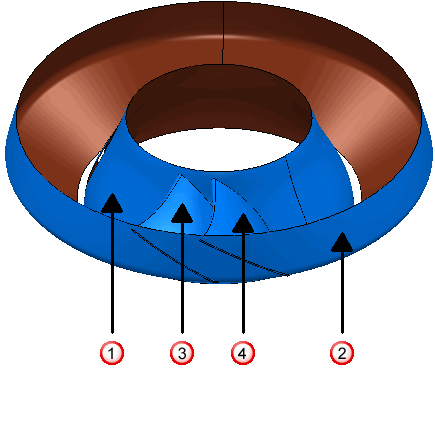

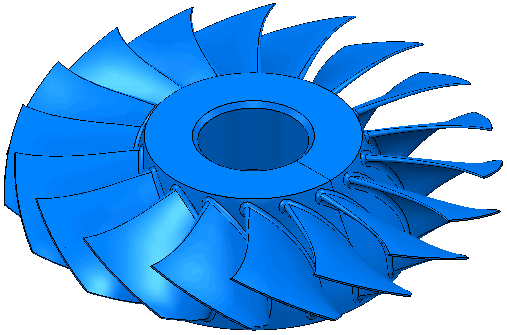

Un girante:
che non contiene alcuna paletta di divisione o raccordo, è rappresentato come:
— mozzo
— limite
— paletta sinistra
— paletta destra

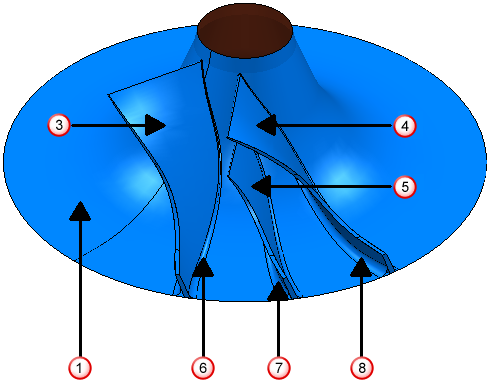

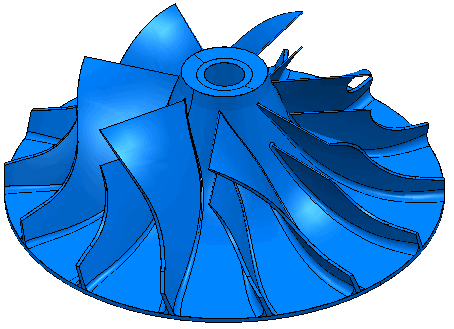

Una turbina:
È rappresentata come:
— mozzo
— paletta sinistra
— paletta destra
— paletta divisione
— raccordo per paletta sinistra
— raccordo per paletta divisione
— raccordo per paletta destra
Nota: Il limite non è visualizzato, ma è necessario.
Quando si stanno definendo livelli/insiemi devono contenere le seguenti superfici:
- Livello/insieme Mozzo deve contenere superfici .
- Livello/insieme Limite deve contenere superfici .
- Livello/insieme Raccordi deve contenere superfici , e .
- Livello/insieme Palette sinistra deve contenere superfici e .
- Livello/insieme Paletta destra deve contenere superfici e .
- Livello/insieme Paletta divisione deve contenere superfici e .
