Barra degli strumenti Offset

Usare la barra degli strumenti Offset per cambiare posizione alle curve selezionate di una distanza specificata nella finestra grafica.

Per visualizzare la barra degli strumenti Offset, fare clic sulla scheda Modifica curva > pannello Modifica > Trasformazioni > Offset.

Questa barra degli strumenti contiene le seguenti opzioni:

• Tipo offset — Selezionare il tipo di offset. Un valore positivo esegue l'offset della curva verso l'esterno, un valore negativo esegue l'offset della curva verso l'interno.
  • Raggio 2D — Selezionare per eseguire l'offset di una curva 2D di una distanza specificata. In questo modo si creano offset morbidi quando si eseguono verso l'esterno e offset decisi su spigoli interni quando si eseguono verso l'interno.

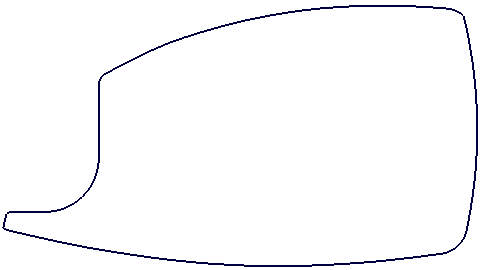

    Iniziando con la seguente curva:

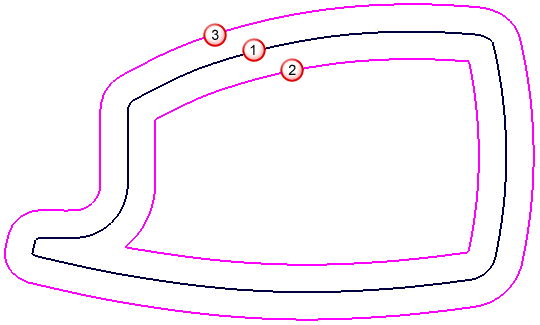

    Selezionando Raggio 2D si ottiene:



    Curva originale

    Offset curva verso l'interno

    Offset curva verso l'esterno

    In questo modo si creano offset morbidi quando si eseguono verso l'esterno e offset decisi su spigoli interni quando si eseguono verso l'interno.

  • Spigolo 2D— È simile a Raggio 2D a eccezione del fatto che la curva in offset ha degli offset netti sugli spigoli esterni quando si esegue l'offset verso l'esterno e offset netti sugli spigoli interni quando si esegue l'offset verso l'interno.

    Iniziando con la seguente curva:

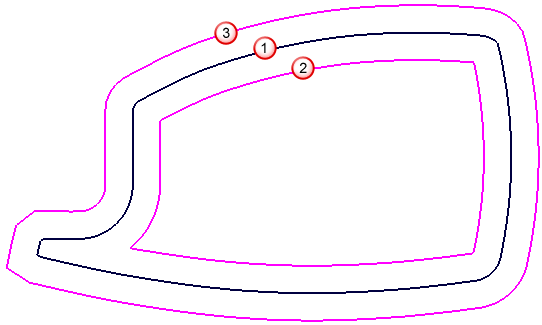

    Selezionando Spigolo 2D si ottiene:



    Curva originale

    Offset curva verso l'interno

    Offset curva verso l'esterno

    Questa opzione crea offset decisi quando si eseguono verso l'esterno e offset decisi su spigoli interni quando si eseguono verso l'interno.

  • Raggio 3D — È simile a Smooth 3D ad eccezione del fatto che la curva in offset non è necessariamente ammorbidita. In questo modo si creano offset morbidi quando si eseguono verso l'esterno e offset decisi su spigoli interni quando si eseguono verso l'interno.

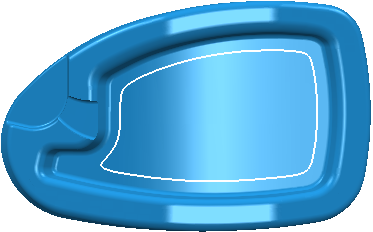

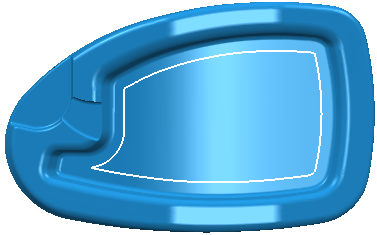

    Iniziando con 5axisModel.dgk nel file degli esempi con una boundary della superficie selezionata:

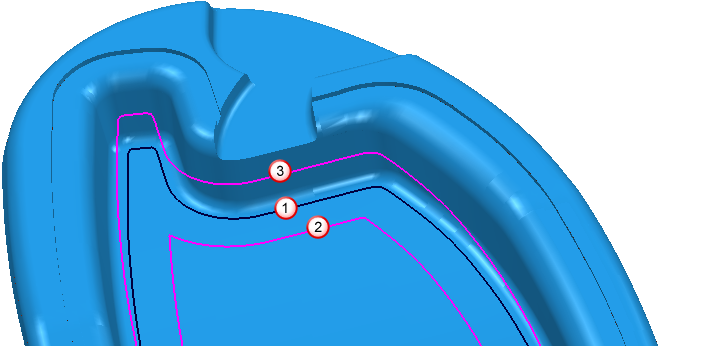

    Selezionando Raggio 3D e una Distanza di 10 si ottiene:



    In questo modo si creano offset morbidi quando si eseguono verso l'esterno e offset decisi su spigoli interni quando si eseguono verso l'interno.



    Curva originale

    Offset curva verso l'interno

    Offset curva verso l'esterno

  • Smooth 3D — Selezionare per eseguire l'offset di una curva 3D di una distanza specificata. Questo crea sempre offset morbidi.

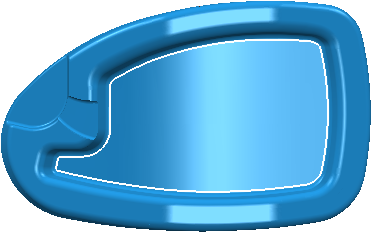

    Iniziando con 5axisModel.dgk nel file degli esempi con una boundary della superficie selezionata:

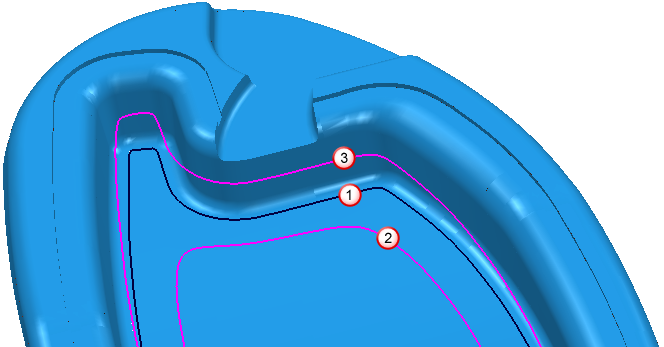

    Selezionando Raggio 3D e una Distanza di -10 si ottiene:



    Questa opzione crea sempre offset morbidi.



    Curva originale

    Offset curva verso l'interno

    Offset curva verso l'esterno

• Curve concentriche — Selezionare se le curve concentriche sono in offset in base alla regione o come curve individuali.
  • Esegui offset delle curve in base alla regione — Quando è selezionato, le curve concentriche sono trattate come regioni e viene eseguito l'offset all'esterno o all'interno della regione.

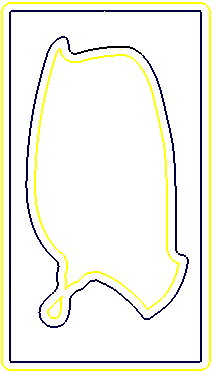

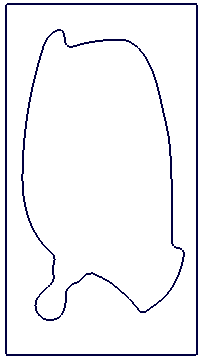

    Iniziando da questo:



    Selezionando si esegue l'offset della curva al di fuori della regione:



  • Esegui offset delle curve individualmente — Quando è selezionato, le curve concentriche sono trattate individualmente e viene eseguito l'offset individualmente.

    Iniziando da questo:



    Selezionando si esegue l'offset della curva al di fuori della regione:



• Mantieni originale — Selezionare se le entità sono copiate o sostituite quando trasformate.
  • Sostituisci originale — Quando è visualizzato, le entità originali vengono sostituite da entità trasformate.
  • Mantieni originale — Quando è visualizzato, mantiene sia le entità originali che quelle trasformate.
• No. di copie— Inserire il numero di copie.
• Distanza — Inserire la distanza di offset. In questo modo si elencano i valori precedenti.
