Usare le estensioni

Si si ha un esempio di lavorazione 2.5D con movimenti Svincolo in entrata arco orizzontale allora risulta difficile applicare la compensazione raggio utensile, poiché questa funziona solo sui movimenti lineari (e non quelli circolari). Le estensioni permettono di aggiungere uno svincolo Dritto prima dello Svincolo in entrata, al di sopra del quale può aver luogo la compensazione raggio utensile.

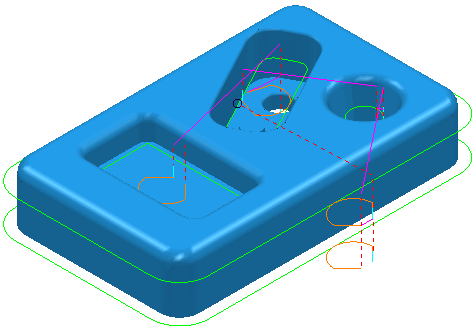

Usando l'esempio pockets.tri con un percorso utensile Z costante con una fresa piana di 10 mm.

1. Fare clic sulla scheda Home > gruppo Setup percorso utensile > Connessioni percorso utensile per visualizzare la finestra di dialogo Connessioni percorso utensile.
2. Selezionare la scheda Svincoli in entrata.
3. Inserire:
   1. una prima scelta di Arco orizzontale.
   2. un Angolo di 90.
   3. un Raggio di 10.
   4. fare clic sul pulsante Copia in svincolo in uscita.
4. Selezionare un Estensione svincolo in entrata Dritta e inserire:
   1. una Distanza di 10.
   2. un Angolo di 90.
5. Sulla scheda Svincoli in uscita selezionare Estensione svincolo in uscita Dritta e inserire:
   1. una Distanza di 10.
   2. un Angolo di 90.
6. Fare clic su Applica o Accetta.

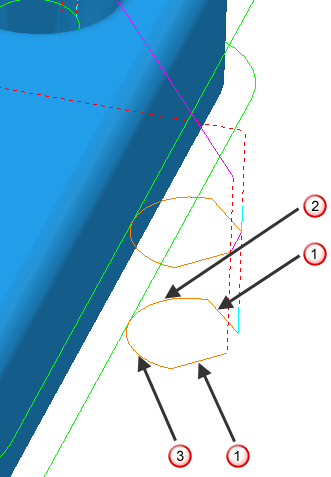

   In dettaglio:



   Estensione

   Svincolo in entrata

   Svincolo in uscita
