Il circuito del condensatore utilizza una torre di raffreddamento per fornire acqua di raffreddamento al refrigeratore elettrico raffreddato ad acqua nel circuito acqua refrigerata.
Oggetti richiesti
Il circuito del condensatore deve avere la seguente proprietà.
- Deve disporre di almeno 1 oggetto della richiesta, ad esempio un refrigeratore o una pompa di calore ad acqua (WSHP), associato al circuito.
Ipotesi di progettazione
- Un circuito del condensatore è in grado di funzionare in due modalità, come indicato di seguito.
Circuito del condensatore di solo raffreddamento
- Il condensatore funziona in questa modalità quando dispone solo dell'unità dell'attrezzatura di solo raffreddamento connessa ad esso.
- Il circuito del condensatore di solo raffreddamento presenta le seguenti ipotesi di temperatura di default.
Proprietà Valore Note Temperatura di mandata di progetto 29.44°C Intervallo di progettazione 5.56°C Tipo di controllo operativo Reimpostazione della temperatura di bulbo umido esterna Temperatura di approccio operativa 3.89°C
Circuito del condensatore con raffreddamento e calore supplementare
- Il condensatore funziona in questa modalità quando il circuito del condensatore contiene un condensatore a flusso del refrigerante variabile (VRF) o WHSP.
Configurazione
Sono disponibili 2 configurazioni per ciascuna delle due seguenti operazioni del circuito del condensatore.

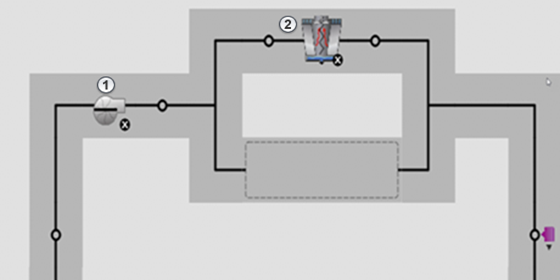

Solo raffreddamento
- Pompa
- Torre di raffreddamento

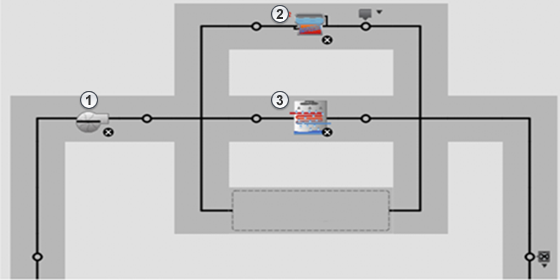

Circuito del condensatore con raffreddamento e riscaldamento supplementare
- Pompa
- Caldaia
- Refrigerante liquido
Pompa
La pompa presenta le seguenti ipotesi.
| Proprietà | Valore | Note |
|---|---|---|
| Aumento di pressione | 148556.625 Pa | |
| Tipo di flusso | Velocità costante | |
| Controllo del flusso | Intermittente | Viene eseguito solo quando è richiesto. |
Torre di raffreddamento
La pompa presenta le seguenti ipotesi.
| Proprietà | Valore | Note |
|---|---|---|
| Tipo di ventola | Velocità variabile | |
| Approccio di progettazione | 3.8888889°C | |
| Temperatura dell'intervallo di progettazione | 5.55555556°C |
Refrigerante liquido
La pompa presenta le seguenti ipotesi.
| Proprietà | Valore | Note |
|---|---|---|
| Tipo di ventola | Velocità costante |
Caldaia
La pompa presenta le seguenti ipotesi.
| Proprietà | Valore | Note |
|---|---|---|
| Temperatura di mandata di progetto | 21.11°C | |
| Efficienza | 96% | |
| Modalità di flusso | Costante |
