NURBS サーフェスの表示ライン パラメータ

これらのパラメータは NURBS オブジェクトの上位の 1 つのロールアウトに含まれています。

インタフェース

U ライン(U Lines)、V ライン(V Lines)

ビューポートで NURBS サーフェスの近似に使用する、サーフェスのローカル U/V 次元でのラインの数です。値を下げるとサーフェスの表示速度が早くなりますが、表示精度は落ちます。値を上げると精度は向上しますが、表示に時間がかかります。いずれかの値を 0 に設定すると、対応する次元でオブジェクトのエッジのみが表示されます。

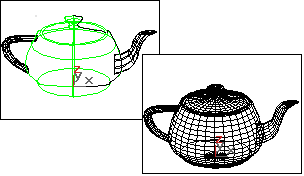

Iso とメッシュの NURBS ティーポット

Iso のみ(Iso Only)

これを選択すると、すべてのビューポートでサーフェスの 面分割線で表示されます。Iso (parametric)ラインは、等高線に似たものです。面分割線は、NURBS サーフェスが一定の U 値か V 値、またはその両方を備えている場所を示します。面分割線の場合、ワイヤ メッシュ表現よりすっきり、見やすくなります。

Iso とメッシュ(Iso and Mesh)

(既定値) これを選択すると、ワイヤフレーム ビューポートにはサーフェスの面分割線で表示され、シェーディング ビューポートにはシェーディングされたサーフェスが表示されます。

メッシュのみ(Mesh Only)

選択されている場合、ワイヤフレーム ビューポートではサーフェスがワイヤ メッシュとして表示され、シェードされたビューポートではシェードされたサーフェスが表示されます。このオプションを選択すると、ワイヤフレーム ビューポートでは、ビューポートに使用したサーフェス近似を見ることができます。
