Close
開いたカーブやサーフェスを変換して閉じるか、逆に閉じたカーブやサーフェスを開きます。開いたオブジェクトは自由な終点またはエッジを持ち、閉じたオブジェクトは接続した終点またはエッジを持ちます。
カーブが閉じている場合、自由な終点を持たない、連続したループが形成されます。カーブが開いている場合、その両端は空間上の同じポイントに存在する場合もありますが、両端を独自に移動することができます。
同様に、サーフェスは U、V または両方の次元にまたがって閉じる(周期化する)ことができます。サーフェスは開いている場合、自由なエッジを持ちます。

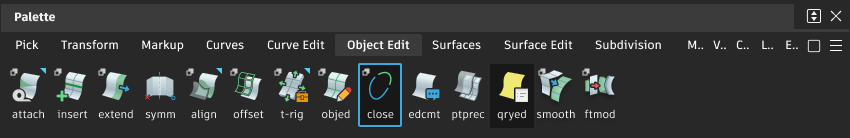

このツールには、Object Edit ツール パレットからアクセスします。
Close のオプション
Preserve Shape
On: エディット ポイントを追加または削除して、オブジェクトのシェイプを維持します。
Off: エディット ポイントを追加せずに閉じます。
Close のワークフロー
開いている状態(自由な終点またはエッジを持つ状態)から閉じている状態(接続された終点/エッジを持つ状態)にオブジェクトを変換するには、Close ツールを使用します。
カーブを開閉する
- Close ツールを選択します。
- カーブをクリックします。
サーフェスを開閉する
Close ツールを選択します。

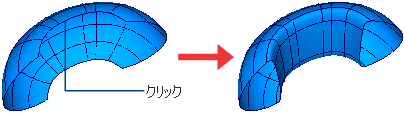

U または V アイソパラメトリック カーブあるいはエッジをクリックし、その次元を横断するサーフェスを開いたり、閉じたりします。
オブジェクトが開いた状態または閉じた状態であるかを調べる
- オブジェクトを選択します。
- Windows > Information > Information Window の順に選択します。
- Geometry info セクションに、オブジェクトが開いているか、閉じているかが表示されます。
Object Edit パレットで Query Edit ツールを選択し、オブジェクトを右クリックすることもできます。
