Insert
カーブにエディット ポイントを、またはサーフェスにアイソパラメトリック カーブまたはカーブオンサーフェスを追加します。

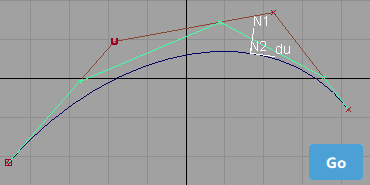

Insert ツールは新しいハルのシェイプを緑で表示します。これにより、カーブのシェイプを視覚的にコントロールする CV の挿入が可能になります。この機能を利用するには、CV とハルの表示がオンになっていることを確認してください。

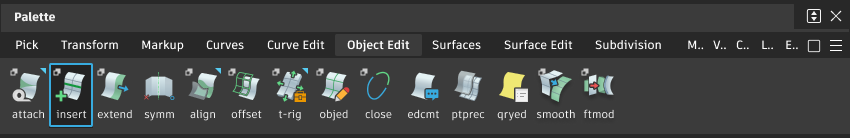

このツールには、Object Edit ツール パレットからアクセスします。
Insert のオプション
Type
Span: エディット ポイントをカーブに、または、アイソパラメトリック カーブをサーフェスに追加し、さらにスパンを作成します。
Curve on surface: サーフェス上の特定の U または V の値でカーブオンサーフェスを追加します。このオプションは、カーブには適用されません。
Insert ツールのワークフロー
その結果、追加のスパン/パッチと付随する CV が生じます。特定の U 値または V 値でカーブオンサーフェスも作成されます。
[Shift]キーを押しながら Insert ツールを選択します。
サーフェスの場合、アイソパラメトリック カーブまたはカーブオンサーフェスを挿入する場合はオプション ボックスを選択します。Go をクリックします。
カーブまたはサーフェスをクリックします。
サーフェスの場合、挿入する方向のアイソパラメトリック カーブ(U または V)をクリックします。
挿入する位置にロケータをドラッグします。プロンプトラインにパラメータの値を入力することもできます。
ヒント:CtrlキーとAltキーを押したままクリックし、パッチ エッジやまたはカーブにスナップします。Altキーを押してクリックし、エディット ポイント/アイソパラメトリック カーブの中間点(パラメトリック距離)にスナップします。Go をクリックします。
