Query Edit
オブジェクトをクリックしてコンストラクション ヒストリのオプションを開くか、あるいは右マウス ボタンを押しながらオブジェクトを選択してジオメトリに関する情報を表示し、コンストラクション ヒストリの依存関係を強調表示します。

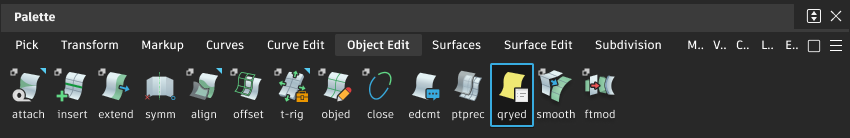

このツールには、Object Edit ツール パレットからアクセスします。
このツールには次の 2 通りの使い方があります。
を押して、オブジェクトのコンストラクション ヒストリを編集します。たとえば、Rail surface ツールで作成されたサーフェスをクリックして、そのオプションウィンドウを開くことができます。注: Object Lister (Windows > Object Lister)でオブジェクトをクリックすることもできます。
を押すと、フローティング ウィンドウにオブジェクトに関する統計が表示され、次のようにコンストラクション ヒストリの依存関係が強調表示されます。- クリックしたオブジェクトは、黄色で表示されます。
- オブジェクトの作成に使用されたカーブとサーフェスは、緑色で表示されます。
- オブジェクトから構築されるカーブとサーフェスは、青色で表示されます。
- マルチノットは、赤い矢印で強調表示されます。
- シェル内の開いているエッジは赤い矢印で表示されます。
注: Query Edit Pick Chooser メニューには、ヒストリがある項目だけが表示されます。
