Patch Precision

選択したサーフェス上の記述的アイソパラメトリック カーブの数を設定する

サーフェス上の記述的アイソパラメトリック カーブの数を増やすと、ワイヤフレーム内のサーフェスの表示が改善されます。記述的アイソパラメトリック カーブの数を増やしても、サーフェス データの複雑度は上がりません。

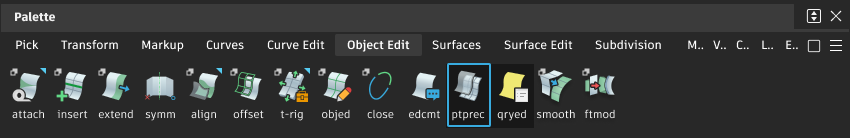

1. ツールを選択します。
2. 左右にドラッグして、パッチあたりの記述的アイソパラメトリック カーブの数を増減するか、プロンプトラインに数字を入力して キーを押します。

サーフェスの各パッチの内側に描画する記述的アイソパラメトリック カーブの数を設定する

1. 修正するサーフェスを選択します。
2. ツールを選択します。
3. ビュー ウィンドウでマウスを左右にクリックアンドドラッグして記述的アイソパラメトリック カーブの数を変更するか、2 から 64 までの数値を入力します。

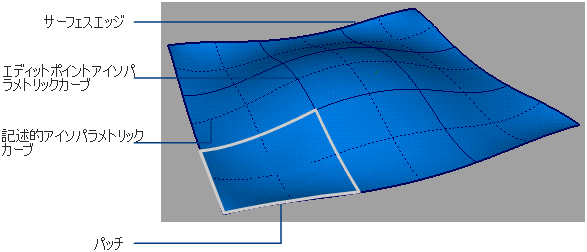

アイソパラメトリック カーブはサーフェスに沿って U 方向と V 方向に伸びるラインで、CV で定義されたとおりにサーフェスのシェイプを表します。

Alias は、NURBS サーフェスをアイソパラメトリック カーブと呼ばれる U および V 方向に伸びるカーブのメッシュとして描画します。

アイソパラメトリック カーブは、アイソパラムと呼ばれることもあります。

ややこしいですが、「アイソパラメトリック カーブ」という用語は、関連しているが微妙に異なる 2 つのサーフェスの特徴を説明するのに使用されます。

エディット ポイント アイソパラメトリック カーブ

エディット ポイントにある一連の定数パラメータです。エディット ポイントのアイソパラメトリック カーブは、「パッチ」間の境界を示すという点で特殊です。CV 同様、アイソパラメトリック カーブは、システム内のサーフェスを表す上で重要です。

Alias では、実線を使用してこの種類のアイソパラメトリック カーブを描画します。

• Insert ツールで作成したアイソパラメトリック カーブは、この種類になります。この種類のアイソパラメトリック カーブを追加すると、実際にサーフェス ジオメトリが変更されます。
• この種類のアイソパラメトリック カーブのみ削除できます。
• この定義を用いると、サーフェスの UV 方向にあるアイソパラメトリック カーブの数は、エディット ポイントと同じになります。

補助用アイソパラメトリック カーブ

U 方向または V 方向の一連の定数パラメータのラインです。たとえば、U=1.5 のサーフェス上の各ポイントを結合してできるラインは U アイソパラメトリック カーブになります。

Alias では、点線を使用してこの種類のアイソパラメトリック カーブを描画します。

• Patch precision ツールを使うと、サーフェス用に描くこの種類のアイソパラメトリック カーブの数を増やすことができます。

• この定義を使えば、サーフェスにアイソパラメトリック カーブを無限に作成できます。

  • これらのアイソパラメトリック カーブを使用してサーフェスのシェイプを理解しやすくすることはできますが、実際のサーフェスを表現するためにこの周囲のアイソパラメトリック カーブが使用されることはありません。
