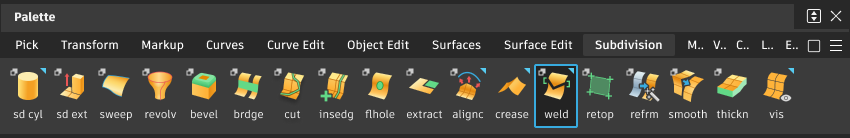

Subdiv Weld

Weld Type

• To Target: ターゲット エッジを新しいエッジにして溶接し、ソース エッジを削除します。



• To Midpoint: ソース コンポーネントとターゲット コンポーネントの両方から等距離の位置に新しいエッジまたは CV を作成して溶接します。このとき、ソース コンポーネントとターゲット コンポーネントは除去されます。



• To Tolerance: 指定した  Weld Tolerance 距離内にある選択エッジに対して To Midpoint の溶接タイプを使用して溶接します。



  Weld Tolerance: 30

Weld Tolerance

To Tolerance を使用して溶接するときに設定したシーン単位で距離を指定します。選択したエッジまたは CV のうち、この距離内にあるものが溶接されます。

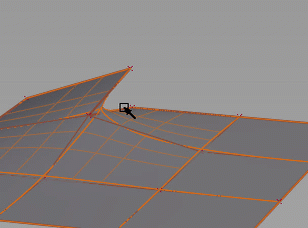

サブディビジョン エッジをターゲット エッジにマージする

1. [Shift]キーを押しながらツールを選択して、コントロール ウィンドウを開きます。

2. コントロール ウィンドウで、Weld Type を To Target に設定します。

3. ソース エッジを選択し、次にターゲット エッジを選択します。

   ターゲット エッジが新しいエッジになり、ソース エッジが削除されます。

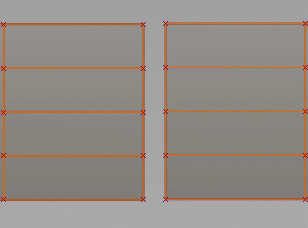

サブディビジョン エッジを中間点でマージする

1. [Shift]キーを押しながらツールを選択して、コントロール ウィンドウを開きます。

2. コントロール ウィンドウで、Weld Type を To Midpoint に設定します。

3. ソース エッジとターゲット エッジまたは CV を選択します。

   ソース コンポーネントとターゲット コンポーネントの中間点に新しいエッジまたは CV を作成することによってコンポーネントがマージされます。このとき、ソース コンポーネントとターゲット コンポーネントは除去されます。



許容値を使用してサブディビジョン エッジをマージする

1. [Shift]キーを押しながらツールを選択して、コントロール ウィンドウを開きます。

2. コントロール ウィンドウで、次のように操作します。

   • Weld Type を Tolerance に設定します。
   • Weld Tolerance の横に、選択したエッジまたは CV がマージされる最小距離を指定します。

3. ソース エッジとターゲット エッジを選択します。

   Weld Tolerance で指定した範囲内にある選択したエッジは、ソース エッジとターゲット エッジの中点距離でマージされます。新しいエッジまたは CV が作成され、ソース コンポーネントとターゲット コンポーネントは削除されます。
