Extrude

選択したサブディビジョンエッジと面、またはカーブと NURBS サーフェスエッジから新しいサブディビジョンジオメトリを作成します。プリミティブ、カーブ、または NURBS サーフェスエッジからシェイプの形成を開始するには、Extrude ツールを使用します。

たとえば、モデルを 1 セグメントずつ構築することができます。

自由曲線、カーブオンサーフェス、トリムサーフェスエッジなど、任意のタイプのカーブを押し出すことができます。

注: Subdiv Extrude ツールは、折り目が付いたジオメトリを保持します。

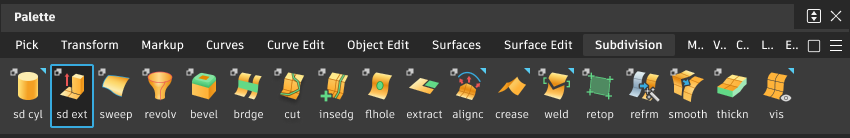

このツールには、Subdivision パレットからアクセスします。

Direction Type

押し出しの方向を指定します。

Normal: エッジとサーフェスの U 方向と V 方向に沿って押し出します。法線方向は、カーブまたはサーフェスの方向に対して 90 度です。Global: X、Z、Y 軸に沿って押し出します。

Weld Together

オンに設定すると、連続するエッジまたは面が結合されて押し出されます。

Edge as New Bodies

オンの場合、押し出されたエッジから新しいサブディビジョンオブジェクトが作成されます。

Pick Type のオプション

Subdiv Faces: 選択したサブディビジョンの面のみを押し出します。
SubdivEdges: 選択したサブディビジョンのエッジとカーブのみを押し出します。
Curves/Surface Edges: NURBS サーフェスエッジを含む、すべてのタイプの選択したカーブのみを押し出します。
All: 現在の選択に応じて押し出します。

Rebuild Curve のオプション

Divisions

押し出しカーブまたはサーフェスエッジに沿って追加する CV の数を指定します。このオプションを使用するには、カーブとサーフェスエッジの次数を 2 以上にする必要があります。

分割数: 3 ～ 10

Mode

押し出しカーブに沿って CV を配分する方法を指定します。

Parametric: パラメトリック空間を使用して CV を配分します。
Uniform: 入力カーブの長さに沿って CV を均等に配分します。このモードを選択すると、Curvature Bias を使用して、曲率が配分に与える影響を調整できます。たとえば、Curvature Bias を追加して、曲率のより大きな領域に配分する CV の数を増やすことができます。

Curvature Bias

(Uniform Mode でのみ使用可能) 0 に設定すると、CV は均等に配分されます。この値を大きくすると、入力カーブの曲率は、CV の配分方法に大きく影響するようになります。たとえば、曲率が最大の領域に、より多くの CV が配置されるようになります。特に曲率が大きい領域の周囲で、スムーズに押し出されたサーフェスを生成する場合に使用します。

Extrude のワークフロー

サブディビジョンのエッジまたは面を押し出す

[Shift]キーを押しながらツールを選択して、コントロールウィンドウを開きます。
Pick Type で、押し出し元のジオメトリのタイプを指定します。

All を選択すると、押し出すジオメトリを選択したときに、ビューポートに Pick Chooser が表示されます。
押し出す方向を決定します。U と V の方向に沿って押し出す場合は Normal、X、Y、Z 軸に沿って押し出す場合は Global を選択します。

キャンバス内の押し出しマニピュレータを使用すると、Normal と Global をすばやく切り替えることができます。
押し出すジオメトリエンティティを選択します。

ヒント: 選択ツールを使用して、エッジループや面を含むジオメトリを事前に選択できます。[Shift]キーを押しながら中マウスボタンを使用して、エッジと面をチェーン選択します。
マニピュレータを使用して、ジオメトリを押し出すときに移動、スケール、または回転します。
押し出しを完了するには、Extrude Again をクリックするか、スペースバーを押します。

次の押し出しは、作成したジオメトリの新しいセグメントから構築されます。

ヒント: 押し出し中に、Box Mode シェーダを使用してサブディビジョンジオメトリをシェーディングします。これにより、修正しているコントロールケージが見やすくなります。

Rebuild Curve のオプションを使用する

次数が 2 以上のカーブまたはサーフェスエッジから押し出す場合は、Rebuild Curve のオプションを使用して、スパン数の増加、曲率に基づく CV 配分の最適化などを行います。

Rebuild Curve のオプションを設定します。これには、押し出されたカーブに沿って追加する CV の数の設定(Divisions)、スパンの配分方法の設定(Mode)、ソースカーブまたはエッジ曲率が CV の間隔に与える影響の調整(Curvature Bias)が含まれます。

これらの調整は、Extrude Again を選択して押し出しを完了する前に行います。

Divisions スライダを使用して、新しいジオメトリに必要な新しいスパンの数を設定します。
カーブの長さに沿って新しいスパンを配分する方法を設定できます。
- パラメトリック空間に基づいてスパンを配分するには、Parameterization を選択します。
- カーブ上に均等にスパンを配分するには、Uniform を選択します。このオプションを使用すると、追加の設定である Curvature Bias が使用可能になります。この設定では、スパンの配置を最適化して、ソース曲率のオリジナルの形状を維持することができます。この値を大きくすると、曲率が最も高い領域に多くのスパンが配分されます。これにより、サブディビジョンモデルに滑らかなカーブが生成されます。
