Align to Curve

サブディビジョン オブジェクト上の選択した CV と関連するエッジを、自由曲線、サーフェス上のカーブ、サーフェス上のアイソパラムなどの任意のタイプのカーブに位置合わせします。

このツールを使用して、以下のように選択した CV を曲線に位置合わせすることができます。

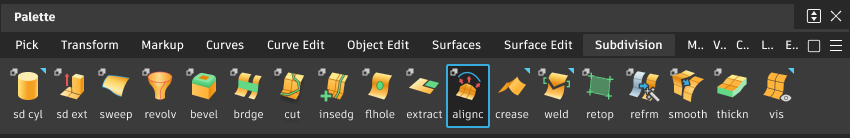

このツールには、Subdivision パレットからアクセスします。

関連ビデオ

Align to Curve の設定

Approximation

選択した CV を自動的に位置合わせする場合に、位置合わせを制御するカーブのタイプを指定します。Degree 1 ～ Degree 5 を選択します。

これらのオプションは、CV を自動的に位置合わせする場合や、ツールで位置合わせ用のカーブを生成する場合に使用します。たとえば、直線に沿って CV を位置合わせするには Degree 1、クリーンな平面カーブに位置合わせするには Degree 2、カーブ シェイプに沿って位置合わせを維持するには Degree 3 を選択します。

Projection Type

位置合わせカーブをサブディビジョン サーフェスに投影する方法を指定します。

  • Closest: CV の開始位置と位置合わせカーブの間の最も近い投影ポイントに CV を位置合わせします。

  • Uniform: 選択した Distribution Type に基づいて、カーブに沿って CV を均一に位置合わせします。

Distribution Type

カーブまたはサーフェスの境界に位置合わせするときにサブディビジョン CV の間隔を調整する方法を指定します。

  • Parametric: パラメトリック空間を使用して、カーブに沿って分割を配分します。

Arc Length: 位置合わせカーブの曲率に最も正確に沿うように、CV を配置します。この場合、位置合わせカーブの円弧が大きい(密になる) 領域では、CV の間隔が狭くなります。

Flow Control

Modify Range

オンの場合、位置合わせを行うカーブまたはエッジのセクションを指定できます。この調整を行うには、キャンバス内マニピュレータまたは Start および End スライダ コントロールを使用します。

コントロール オプション

Create History

位置合わせに既存のカーブを使用するか、CV を位置合わせする Generate Curve メソッドを選択した場合、このオプションをオンにするとカーブのコンストラクション ヒストリが維持されます。オフにした場合、Generate Curve メソッドを使用して CV を位置合わせすることはできません。

ヒント: History Visualizer の Replace コマンドおよび Replace Multiple コマンドを使用して、Subdiv Align to Curve ツールへのカーブ入力を置き換えられるようになりました。つまり、サブディビジョン CV の位置合わせに使用しているカーブを簡単に入れ替えて、位置合わせの結果をすばやく変更することができます。Replace コマンドを使用して、選択した CV または親サブディビジョン オブジェクトを変更することはできない点にご注意ください。「入力ジオメトリを置き換えてコンストラクション ヒストリを変更する」を参照してください。

Align to Curve のワークフロー

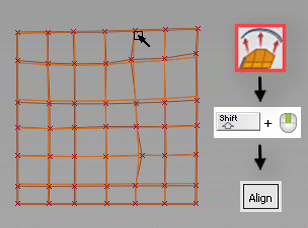

選択された CV を自動的に位置合わせする

  1. [Shift]キーを押しながらツールを選択して、コントロール ウィンドウを開きます

  2. コントロール ウィンドウで、次のように設定します。

    • Approximation オプションを選択します。
    • 位置合わせカーブをサブディビジョン サーフェスに投影する方法を指定するには、Projection Type を選択します。
    • 位置合わせされている場合に CV の間隔を設定する方法を指定するには、Distribution Type を選択します。

  3. 位置合わせする CV を選択します。

    ヒント: CV を連続して選択するには Shift + を使用します。

  4. [Enter]キーを押すか、ビューの をクリックします。

    選択した CV が位置合わせされました。

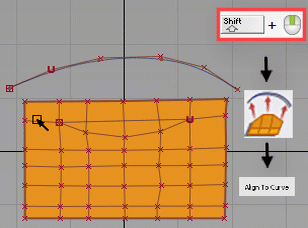

選択された曲線またはエッジを使用して CV を位置合わせする

  1. [Shift]キーを押しながらツールを選択して、コントロール ウィンドウを開きます。

  2. (オプション) Create History をオンにします。

  3. 位置合わせする CV を選択します。

    ヒント: CV を連続して選択するには + を使用します。

  4. ビューで、 をクリックします。

  5. カーブを選択し、位置合わせを実行します。

    選択した CV が選択したカーブに位置合わせされます。

  6. コントロール ウィンドウで、次のオプションを使用して位置合わせを最適化します。

    • 位置合わせカーブをサブディビジョン サーフェスに投影する方法を指定するには、Projection Type を選択します。
    • 位置合わせされている場合に CV の間隔を設定する方法を指定するには、Distribution Type を選択します。
    • 位置合わせを行うカーブまたはエッジのセクションを指定するには、Modify Range をオンにしてから、Start および End スライダまたはキャンバス内のマニピュレータを使用します。

  7. (オプション) Create History をオンにします。

生成された曲線を使用して CV を位置合わせする

  1. [Shift]キーを押しながらツールを選択して、コントロール ウィンドウを開きます。

  2. Approximation オプションを選択します。

  3. Create History をオンにします。オフにした場合、Generate Curve メソッドを使用して CV を位置合わせすることはできません。

  4. 位置合わせする CV を選択します。

    ヒント: CV を連続して選択するには + を使用します。

  5. ビューで、 をクリックします。

    CV が生成されたカーブに位置合わせされます。

親ページ: Subdivision パレット
