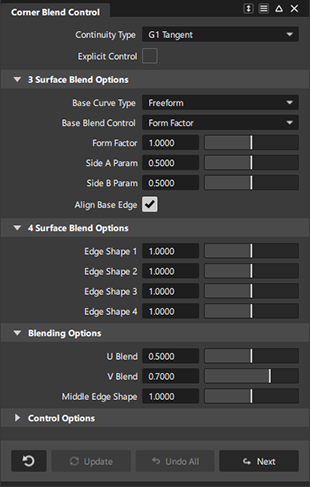

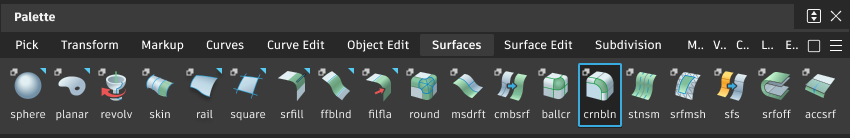

Corner Blend

Continuity Type

G1 Tangent: 4 つのすべての境界で接線連続性(G1)を維持します。

G2 Curvature: 4 つのすべての境界との曲率連続性(G2)を維持します。

Explicit Control

「Surface ツールの共通パラメータ」を参照してください。

3 Surface Blend のオプション

これらのオプションは、3 つのサーフェスとベース サーフェスのコーナー ブレンドを作成するときに表示されます。

Base Curve Type

ブレンドの 4 番目のエッジを構築するために使用されるカーブのタイプを設定します。

Freeform: フリーフォーム ブレンド カーブを使用して、4 番目のエッジを構築します。Freeform を使用すると、4 番目のエッジに沿って開始と終了のコンタクト ポイントの位置を調整できます。場合によっては、結果から鈍角や鋭角を排除するのに役立つことがあります。フィレットによって提供される Base Radius と Form Factor の値を調整するだけでは、このような変形を除去するのは困難なことがあります。これが既定の設定です。

Fillet: カーブ フィレットを使用して、4 番目のエッジを構築します。これが既定の設定です。Base Radius と Form Factor を使用して、カーブのサイズと形状を調整します。

Base Blend Control

(フリーフォームに適用)ブレンド カーブのシェイプのコントロール方法を Form Factor または Shape から選択します。これらは、フリーフォーム ブレンド カーブで使用されるパラメータと同じです。

Form Factor

ベース サーフェス上に作成された「4 番目のエッジ」のフォーム係数をコントロールします。

フォーム係数の計算方法の詳細については、「Surface ツールの共通パラメータ」を参照してください。

Shape

ブレンド カーブのシェイプを調整するには、Side A Shape/Side B Shape アトリビュートを使用します。

Side A Param/ Side B Param

(フリーフォームに適用)これらのコントロールまたは矢印マニピュレータを使用して、フリーフォーム ブレンド カーブの始点と終点のコンタクト ポイントを設定します。

Lock Shape Controls

(シェイプに適用)このオプションが選択されている場合、Side A Shape と Side B Shape の値は同じになります。

Side A Shape/Side B Shape

(シェイプに適用) 1 つ目の境界に対するカーブ ブレンドの緩さまたは堅さをコントロールできます。値が 1.0 より大きい場合、結果は入力カーブのコーナーにより密接したブレンドになります。値が 1.0 未満の場合、結果は最初のカーブのエッジに密接した丸みを帯びたブレンドになります。

Align Base Edge

オンの場合、ブレンドの 4 番目のエッジ(ベース サーフェス エッジ)がベース サーフェスに位置合わせされます。オフにすると、3 つの交差するブレンドのベース エッジの位置合わせを独立してコントロールできます。

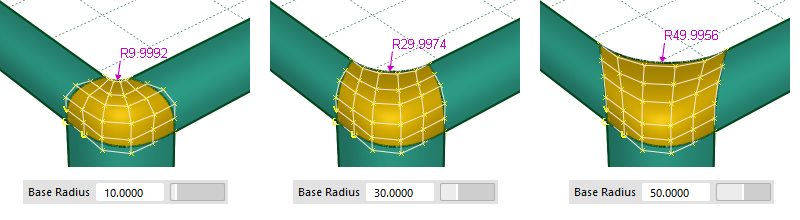

Base Radius

(フィレットに適用)ベース サーフェス上に作成された「4 番目のエッジ」の半径をコントロールします。

4 Surface Blend のオプション

これらのオプションは、4 つのサーフェスのコーナー ブレンドを作成するときに表示されます。

Edge Shape 1/Edge Shape 2/Edge Shape 3/Edge Shape 4

これらのコントロールを使用して、ブレンドの 4 つのエッジのシェイプを調整します。

Blending のオプション

U Blend / V Blend

反対側のエッジ間のブレンドをコントロールします。

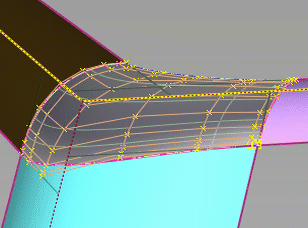

Middle Edge Shape

ベース サーフェスの反対側にあるエッジの形状を調整します。この設定を使用すると、エッジ沿いの任意の歪みを補正できます。

コントロール オプション

一般的なコントロール オプションの他に、Corner Blend には次の固有の設定があります。

Base Trim Type

ベース サーフェスのトリミング オプションを指定します。

• Trimmed Surface: ベース サーフェスをトリミングします。

• Curves on Surface: コンタクト ラインに沿ってカーブオンサーフェスを作成し、手作業でトリミングできるようにします。

Corner Blend には、次の Surface ツールの共通パラメータ セクションがあります。

• Continuity
• Form Factor
• Explicit Control
• コントロール オプション

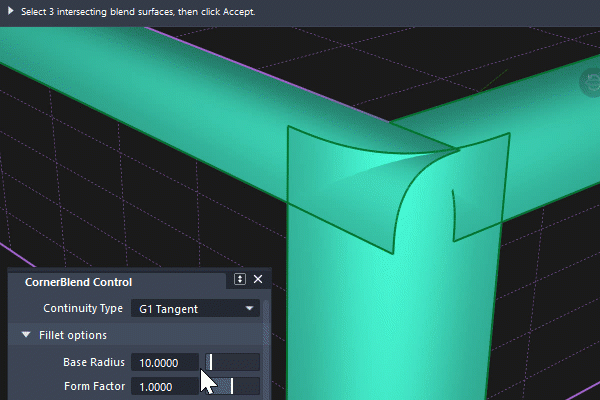

Corner Blend ツールを使用すると、3 フィレットのブレンドまたは 4 フィレットのブレンドを作成できます。3 フィレットのブレンドを作成する場合、作成されるシェイプをコントロールするオプションがいくつか用意されています。これらのオプションは、Surface Fillet や Freeform Blend Curve など、他の Alias ツールに基づいています。

4 フィレットのブレンドを作成する場合、各エッジのシェイプをコントロールできます。

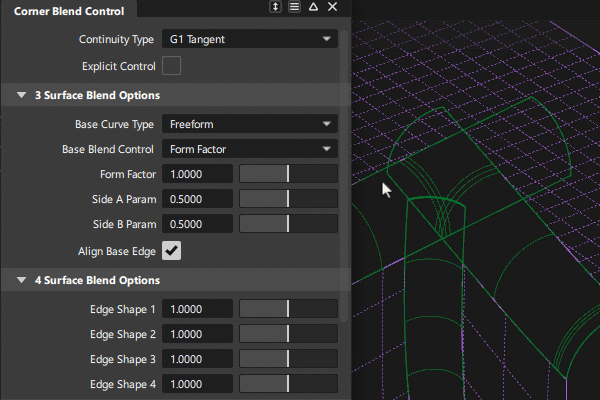

3 サーフェスのブレンドを作成する

1. 交差する 3 つのトランジション サーフェスを選択して、Accept をクリックします。

2. ベース サーフェスを選択し、Accept をクリックします。

   ベース サーフェスとは、ブレンドの 4 番目のエッジの作成に使用されるサーフェスのことです。

3. Accept をクリックした後に Accept をもう一度クリックして、ブレンドを作成します。

   入力サーフェスは交点でトリミングされ、コーナー サーフェスが構築されます。

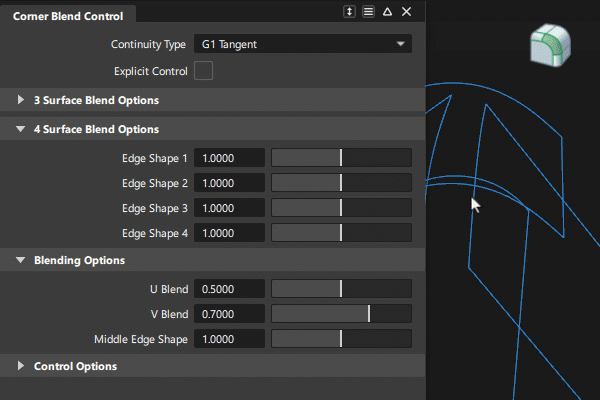

4 つのサーフェスのブレンドを作成する

4 つのサーフェスのブレンドは、サーフェスのナチュラル エッジでのみサポートされています。フィレットの側面エッジはトリムできませんが、フィレットの両端はトリムできます。

1. 4 つの交差するサーフェスをすべて個別に選択するか、ボックス選択を使用してすべてを選択します。
2. Build をクリックします。
3. Edge Shape パラメータを使用してブレンドを調整します。
