マス要素二等辺三角形を作成するには

マス要素二等辺三角形を作成するには、次の手順を実行します。マス要素二等辺三角形の挿入点は、その底面の図心です。

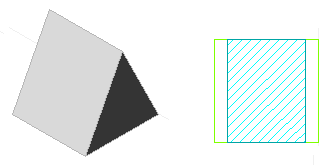

3D ビューとプラン ビューのマス要素二等辺三角形

1. [マス要素]ツール パレットで、[二等辺三角形]ツールを選択します。

   または、次のように操作することもできます。 [ホーム]タブ[作図]パネル[直方体]ドロップダウン[二等辺三角形]をクリックします .

2. 二等辺三角形の最初のコーナーを指定します。
3. カーソルをドラッグし、二等辺三角形の 2 番目のコーナーを指定します。
4. カーソルをドラッグし、二等辺三角形の高さを指定します。
5. 回転角度を入力するか、[Enter]を押して既定の角度(0)を受け入れます。
6. 続けてマス要素二等辺三角形を追加し、[Enter]を押します。
