オブジェクト タイプやリノベーション カテゴリに基づいて、オブジェクトの画層を名前変更したり再割り当てするには、リノベーション デザイン規則を修正します。これらの変更は、現在の図面に保存されます。
- リノベーション図面を開き、リノベーション モードをアクティブにした状態で、[リノベーション]パネルにある

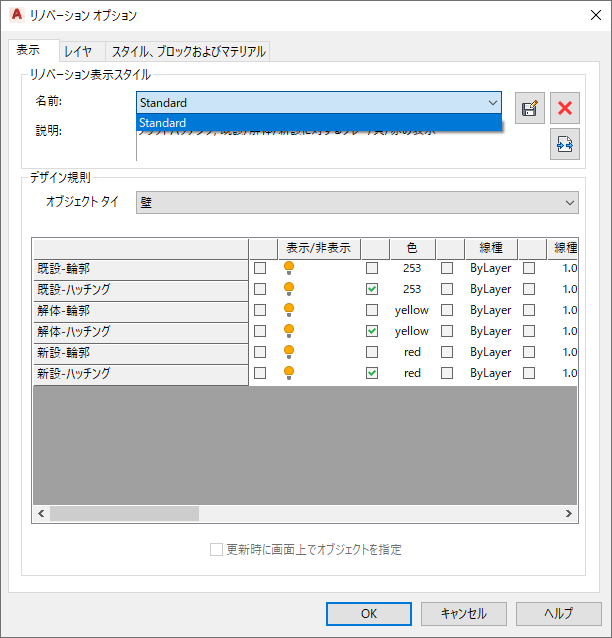

(オプション)をクリックします。 [リノベーション オプション]ダイアログ ボックスが表示されます。

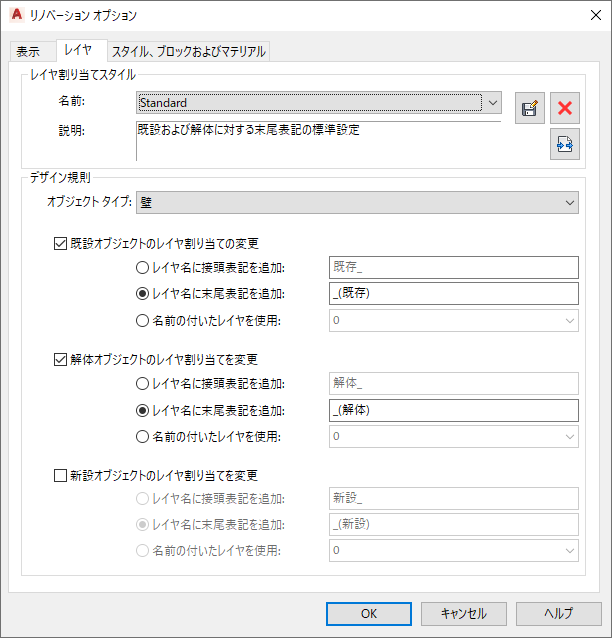

- [画層]タブをクリックし、現在の図面に適用される画層割り当てスタイルを選択して、説明を入力します。
リノベーション スタイルは、修正、保存、削除のほか、外部カタログから読み込んだり、外部カタログに書き出すことができます。
- デザイン規則のオブジェクト タイプを選択します。
- 目的のリノベーション カテゴリを選択し、画層割り当てを修正します。
次の操作を行いたい場合 次のように操作します 画層名に接頭辞を追加 [画層名に接頭辞を追加]を選択して、接頭辞を指定します。 画層名に接尾辞を追加 [画層名に接尾辞を追加]を選択して、接頭辞を指定します。 オブジェクトに別の既存の画層を適用 [画層名を使用]をクリックし、名前を選択します。 - [OK]をクリックします。
