形状の基礎として輪郭を使用してカスタム形状のマス要素を作成するには、次の手順を実行します。押し出しによって、輪郭の形状を投影してマス要素を作成します。
押し出しによって作成されるマス要素の幅と奥行きは、輪郭の元々の幅と奥行きに基づいて決まります。必要に応じて、異なる幅や奥行きを指定できます。
挿入点は、押し出しで作成されるマス要素の底面の図心となります。

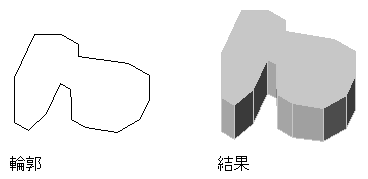

輪郭を押し出してマス要素を作成
- マス要素の基礎として使用する輪郭を作成します。
- [マス要素]ツール パレットで、[押し出し]ツールを選択します。
- プロパティ パレットで、[基本]
[一般]を展開します。 - 作成した輪郭を選択します。
- 図面上で挿入点を指定します。
- 押し出しで作成されるマス要素の高さを指定します。
- 回転角度を指定します。回転角度ゼロの場合は、[Enter]を押します。
- [Enter]を押します。
