HATCH[ハッチング] (コマンド)

囲まれた領域または選択したオブジェクトをハッチングパターン、単一色、またはグラデーションで塗り潰します。

アクセス方法

ツールセット: [製図]タブ > [ハッチング]パネル > [ハッチング]。

メニュー: [描画] > [ハッチング]。

[ハッチング]バイザーまたは[ハッチングとグラデーション]ダイアログボックスが表示されます。[ハッチングとグラデーション]ダイアログボックスを使用する場合、システム変数 HPDLGMODE を 1 に設定します。

コマンドプロンプトで -hatch と入力すると、オプションが表示されます。

注:

メモリおよびパフォーマンス上の問題を回避するため、1 回のハッチング操作で作成されるハッチング線分の最大数が制限されています。ただし、システム変数 HPMAXLINES を使用してハッチング線分の最大数を変更できます。
実線以外のハッチング線分が割り当てられているハッチングのパフォーマンスを維持するには、実線以外の線種をロードして設定するのではなく、定義済みのハッチング パターンを選択します。システム変数 HPLINETYPE は、既定でハッチングの実線以外の線種の表示を省略します。
オブジェクトスナップでハッチングオブジェクトが無視されるかどうかをコントロールするには、システム変数 OSOPTIONS に 1 を加算または減算します。

ハッチング境界を指定するには、いくつかの方法があります。

次のプロンプトが表示されます。

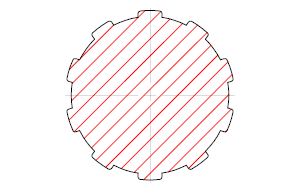

内側の点をクリック

指定された点を中心に閉じた領域を形成する既存のオブジェクトから境界を決定します。

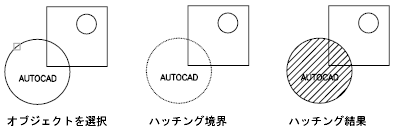

オブジェクトを選択

閉じた領域を形成する選択されたオブジェクトから境界を決定します。

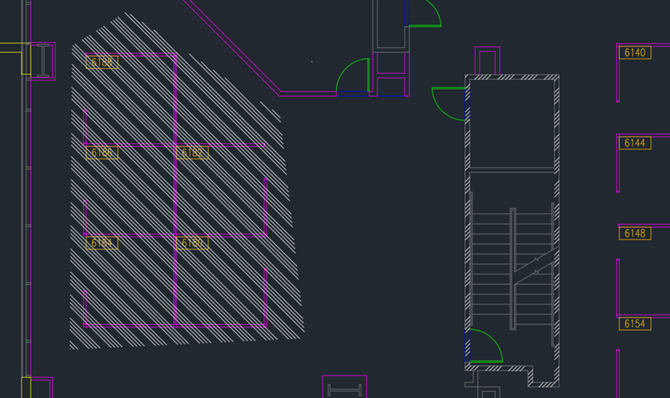

境界を作成

指定した点を使用するか、基本的なジオメトリ形状を作成して、ハッチングまたは塗り潰しの新しい境界を定義します。

[モード] オプションは、新しい境界 (領域またはパス) を定義する方法をコントロールします。

ポリライン境界またはパスの点を指定すると、PLINE[ポリライン]コマンドと同様のオプションを使用して、直線セグメントと円弧セグメントの両方を定義できます。定義したら、[Enter]を押してポリライン境界またはパスを完成させます。

注: [閉じる]オプションを使用して、ポリラインの境界またはパスを閉じます。最初の点と最後の点を同じ位置に指定しないでください。

次のオプションを使用することができます。

モード: 現在のハッチング境界の描画メソッドを設定します。
- 領域: 指定した点または作成した基本的なジオメトリ形状から、閉じた境界を定義します。閉じた境界の領域は、ハッチングまたは塗り潰しを定義します。
- パス: 閉じた境界から派生する、開いたもしくは閉じたパスを定義します。[配置]オプションと[幅]オプションを使用して、ハッチングまたは塗り潰しを行う閉じた境界の方向と領域を定義します。
長方形: 下記コマンドと同じオプションを使用して、長方形の境界を定義します。 RECTANG[長方形] コマンド
円: CIRCLE[円]コマンドと同じオプションを使用して、円の境界を定義します。
線形: 閉じた境界の描画されたパスへの線形を定義します。位置合わせはパスの中心、内側、外側から設定できます。([パス]モードがアクティブな場合にのみ使用可能)
幅: 描画されたパスから閉じた境界の幅を定義します。([パス]モードがアクティブな場合にのみ使用可能)

元に戻す

現在アクティブな HATCH コマンド中に挿入された最後のハッチングパターンが削除されます。

[設定(T)]

[ハッチングとグラデーション]ダイアログボックスが開き、設定を変更することができます。
