COMPARE[図面比較] (コマンド)

[矩形状]: 変更を示すために、各変更セットの周囲に 1 つの矩形状の雲マークを作成します。
[ポリゴン状]: 変更を示すために、各変更セットの周囲に ポリゴン状の雲マークを作成します。

指定した図面ファイルを現在の図面ファイルと比較して、雲マーク内の色で差異を強調表示します。

アクセス方法

ツールバー:

メニュー: [ファイル] > [図面比較]

図面選択ダイアログボックスが表示されます。現在の図面と比較する図面ファイルを選択します。

COMPARE[図面比較]コマンドは、現在の図面と指定された比較図面を視覚的に比較します。通常、これらは図面の他の改訂版であり、後でそれらを確認して変更することができます。比較を使用するには、[図面比較]バイザーを使用します。

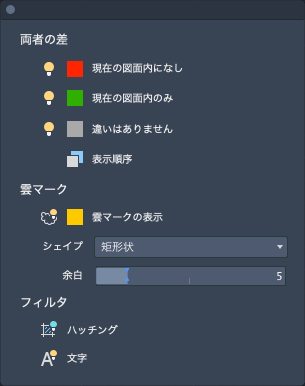

色、雲マーク、ハッチング、文字などの比較オプションを変更できる設定パレットが表示されます。
[図面比較]バイザーから比較のオンとオフを切り替えます。
各変更セットを順に移動し、次の変更セットまたは前の変更セットを自動的に拡大ズームすることができます。
[現在の変更セット/ 変更セットの総数]: 現在の変更セットの数と変更セットの総数を表示します。特定の変更セット番号を入力して[Enter]を押すと、その変更セットが拡大ズームされます。
選択したオブジェクトを比較図面から現在の図面に読み込みます。読み込むと、それらのオブジェクトは両方の図面に存在するようになり、自動的にグレーになります。選択して現在の図面に読み込むことができるのは、指定した領域にあり、かつ現在の図面には存在しないオブジェクトのみです。
両方の図面を、両方の図面間の類似点と相違点を結合した「スナップショット図面」に書き出します。この操作の結果は、旧リリースの図面比較と同じです。
図面比較を閉じます。
