PLANESURF[平面サーフェス] (コマンド)

平面サーフェスを作成します。

アクセス方法

ツール セット: [モデリング]タブ > [サーフェス]パネル > [サーフェス]ドロップダウン > [平面サーフェス]。

メニュー: [作成] > [3D モデリング] > [サーフェス] > [平面]。

概要

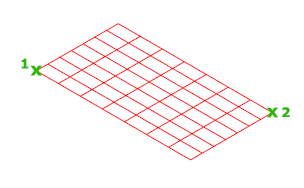

平面サーフェスは、閉じたオブジェクトを選択するか、矩形サーフェスの対角コーナーを指定して作成できます。閉じた外形線を選択してからこのコマンドを実行して、平面サーフェスを作成することもできます。このコマンドでサーフェスのコーナーを指定すると、サーフェスは作業平面と平行に作成されます。

システム変数 SURFU と SURFV は、サーフェス上に表示される線分の数をコントロールします。

プロンプト

次のプロンプトが表示されます。

一方のコーナーを指定 または [オブジェクト(O)]: 平面サーフェスの 1 番目の点を指定します。

もう一方のコーナーを指定: 平面サーフェスの 2 番目の点(対角コーナー)を指定します。

[オブジェクト(O)]

オブジェクトの選択によって、平面サーフェスまたはトリムされたサーフェスを作成します。閉じたオブジェクトを 1 つ選択するか、閉じた領域を形成する複数のオブジェクトを選択できます。

REGION[リージョン]コマンドと同じように、有効なオブジェクトは、線分、円、円弧、楕円、楕円弧、2D ポリライン、平面 3D ポリライン、平面スプラインなどです。

システム変数 DELOBJ を使用して、サーフェスの作成時に、選択したオブジェクトを自動的に削除するのか、オブジェクトの削除を確認するプロンプトを表示するのかをコントロールします。
