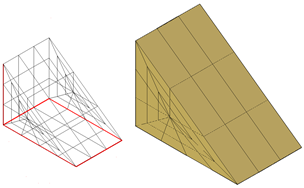

長方形または正方形の面を持つメッシュくさびを作成します。
くさびの底面は、現在の UCS の XY 平面に平行に作成され、傾斜面は第 1 のコーナーの反対側に作成されます。くさびの高さは、Z 軸に平行です。
メッシュくさびの既定の面分割数を設定するには、システム変数 DIVMESHWEDGEBASE、DIVMESHWEDGEHEIGHT、DIVMESHWEDGESLOPE、DIVEMESHWEDGEWIDTH、DIVMESHWEDGELENGTH を使用します。
メッシュ プリミティブが作成された後で、オブジェクトの現在のスムーズ レベルを修正できます。
メッシュくさびの作成オプション
MESH[メッシュ作成]コマンドの[くさび(W)]オプションには、作成するメッシュくさびのサイズと回転を決定する方法がいくつか用意されています。
- すべての辺が同じ長さのくさびを作成する。[立方体(C)]オプションを使用します。
- 回転を指定する。メッシュくさびの XY 平面上での回転を設定する場合は、[立方体(C)]または[長さ(L)]オプションを使用します。
- 最初に中心点を指定する。[中心(C)]オプションを使用します。
